東洋ビジネスエンジニアリング MCFrame IoT SIGNAL CHAIN

信号灯から製造設備の稼働状況を取得する“簡単IoT”ソリューション

東洋ビジネスエンジニアリングは「第1回スマート工場 EXPO」において、信号灯に専用機器を取り付けるだけで簡単に製造設備の稼働状況を見える化できる、製造現場向け“簡単”IoTソリューションの展示デモを行った。

公開 2017年01月24日 09時00分

更新 2018年07月26日 11時57分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

ワイヤレスデータ通信システム「AirGRID」を取り付けた信号灯。「第1回スマート工場 EXPO」に出展した東洋ビジネスエンジニアリングの展示ブースデモより

　工場設備の稼働状況を可視化して、生産性向上や安定稼働に役立てたいといった要求は珍しいものではない。しかし、正常に稼働している生産ラインへの影響や導入コストなどを考えると、大掛かりなIoTシステム（オンライン状態監視システム）の導入に二の足を踏んでしまう。できることなら、現実的なコストで、様子を見ながら段階的に進めたいし、旧来から使用している既存設備のデータを収集できるようにしたい――。そう思っている現場も多いことだろう。

　こうした現場に対して、「製造現場向け“簡単”IoT」をうたうソリューションを提供しているのが、東洋ビジネスエンジニアリングだ。同社は2017年1月18～20日まで開催の「第1回スマート工場 EXPO」において、製造現場向け簡単IoTソリューション「MCFrame IoT SIGNAL CHAIN」を出展。同社ブース内において展示デモを行い、簡単IoTのメリットを来場者に訴求していた。

◎「工場／生産ラインの見える化」関連記事～事例、課題、導入、効果、メリット～など

&raquo リコーグループの技術力を集結して実現した「振動データの見える化システム」

&raquo 簡単設置、信号灯の点灯状態を監視することで製造設備の稼働状態を見える化

&raquo IoT活用で多品種少量生産工場における作業進捗見える化と作業改善を支援

&raquo IoT活用で経営情報から製造現場の状況までのKPIを可視化する経営ダッシュボード

&raquo ベテラン技術者の耳で判断していた異音を検知！異音の見える化ソリューション

⇒ 新着記事をチェックする

信号灯に付けるだけ、旧式の既存設備のIoT化も可能に！

　同ソリューションで取得する情報は、製造設備の多くに設置されている信号灯の点灯・点滅情報だ。大掛かりな配線工事なども必要なく、信号灯の上部にパトライト社製のワイヤレスデータ通信システム「AirGRID」を取り付けるだけだ（対応するのはパトライト社の信号灯）。このAirGRIDにより製造設備の稼働状況（何色のランプが点灯・点滅したかなど）を取得して無線通信で飛ばし、それらをMCFrame IoT SIGNAL CHAIN上に収集して、モニタリング・記録・分析を行う。

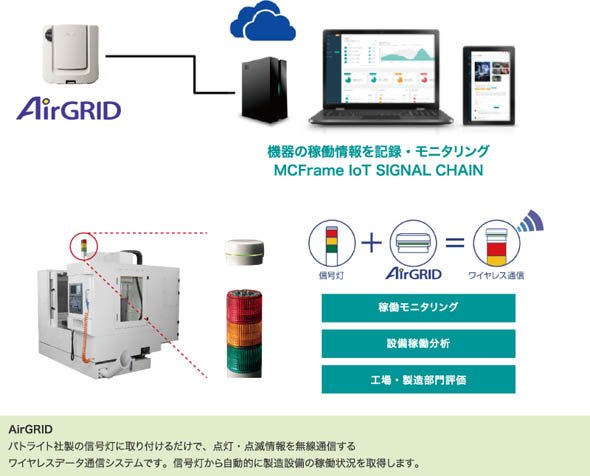

製造現場向け簡単IoTソリューション「MCFrame IoT SIGNAL CHAIN」の構成（出典：東洋ビジネスエンジニアリング）

　「これまでも製造設備の稼働率を出していたと思うが、その多くは手作業で集計したものであり、正しさにバラつきがあった。対して、MCFrame IoT SIGNAL CHAINで可視化している値は、製造設備が発信した信号（稼働状況）をそのまま記録した“リアルなもの”になる。設備の稼働状況を一目で確認できるため、生産性向上や改善に役立てることができる」（説明員）。

ワイヤレスデータ通信システム「AirGRID」

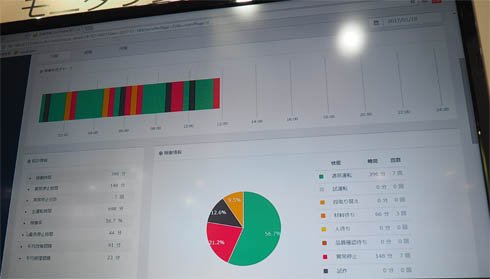

　導入もシンプルで、基本的にはAirGRIDの取り付けと、どこにデータを集めるかを決めるだけでよい。オンプレミス型で運用を行う場合はサーバを、クラウド型で運用する場合はIoTゲートウェイをユーザー側で準備する必要がある。生産設備とのひも付けや信号定義などは専用の管理画面で設定が行える。収集したデータを基にした稼働管理に加え、人が行う点検業務をサポートする保全管理（日常点検）に関する機能がWebブラウザベースで提供されており、ダッシュボードによるさまざまな情報の表示・確認だけでなく、停止理由などを作業担当者が記入して記録したり、点検実績を入力したりすることもできる。設置完了後、2～3時間のレクチャーを受ければ、あとはユーザー自身で簡単に設定・操作できるようになるとのことだ。

　「いろいろな所にセンサーを取り付けなくても、MCFrame IoT SIGNAL CHAINであれば簡単に工場・生産ラインの稼働状況の見える化や、“チョコ停”などのロスの見える化を実現でき、“強い設備”を作ることが可能となる」（説明員）。
