Samsung Electronics（Samsung Foundry）

　最後がSamsungで、2024年6月12日にSan Joseにある同社のDevice Solutions America HeadquarterでSFFを開催し、ここで最新ロードマップを披露した（図8）。もともと同社はGAAの実装では一番先行しており、2022年には「SF3E」（Early）の量産開始をアナウンスしている。Earlyという名前の通り実態は先行評価用に近く、Samsung社内でのみ利用されたが、こちらは当初のYieldが10％台という記録的な数字だったそうだ。その後40％程度まで改善したとはいえ、商用プロセスとして提供するにはちょっと厳し過ぎる。ただSF3Eは、Intelで言えばIntel 20Aに相当するようなものであり、本番というか商用向けのSF3は2024年予定だから、そこから2年間の猶予期間があったわけで、この期間でさらに改善を図ることが可能というわけだ。

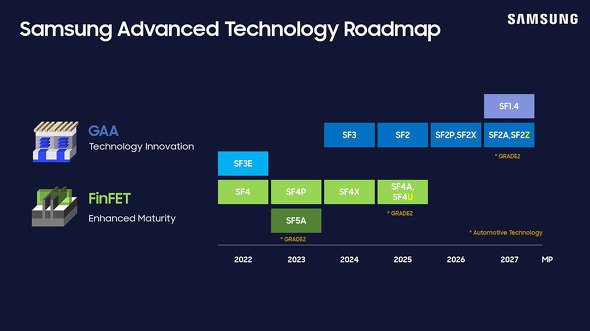

図8：後述するが「SF3P」が消えている［クリックで拡大］ 出所：Samsung Electronics

　そのSF3、SF4との比較がこちら（図9）。同一消費電力なら22％動作周波数が向上、同一周波数なら34％の消費電力削減で、エリアサイズを21％削減できるとしている。ところで2023年度におけるロードマップでは、SF3に続いてSF3Pと呼ばれる性能向上型が用意されるはずだった（図10）が、これが図8から分かるように消えて、2025年はSF2のみとなっている。そして2026年にはそのSF2の改良型であるSF2PとSF2Xが投入され、2027年には「SF1.4」と自動車向けの「SF2A」、それとSF2XにBS PDNを組み合わせた「SF2Z」が提供される、というものになっている（図11）。

　Samsungの場合BS PDNの実用化は2027年と遅めであり、また当初はSF2Zのみという形になっているのが特徴的で、全面的に採用されるのは2028年と目されるSF1.4P（仮称）以降になるのかもしれない。

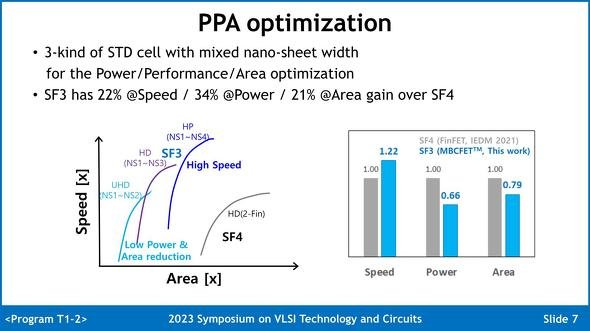

図9：UHD/HD/HPの3種類が用意され、NanoSheetの数を1～4枚の間で変化させられる。NanoFlexも恐らくこれと同等の話であろう［クリックで拡大］ 出所：Samsung Electronics

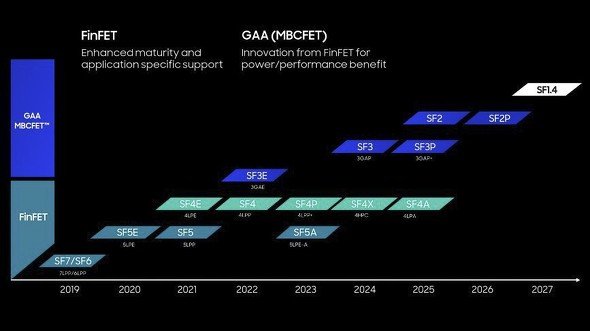

図10：2023年のSFFにおけるロードマップ。SF3Pは旧3GAP+という名称だった［クリックで拡大］ 出所：Samsung Electronics

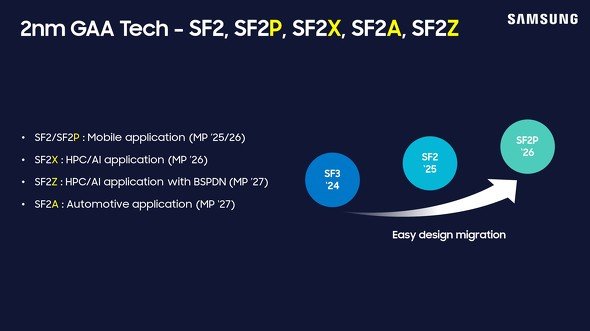

図11：SF2Pは若干の性能向上型、SF2XはSF2Pを高動作周波数向けに特化させたプロセスとなる。SF3からSF2Pまではデザインをそのまま流用しやすい、というのがウリの一つでもある［クリックで拡大］ 出所：Samsung Electronics
