シーメンスが推進する「デジタルイノベーションプラットフォーム」

　同社ソリューションの肝となるのが、「デジタルイノベーションプラットフォーム」である。

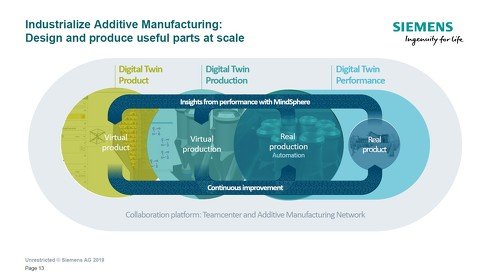

「デジタルイノベーションプラットフォーム」について　※出典：シーメンスPLMソフトウェア

　同プラットフォーム上で設計から製造に至るまでのデジタルツインを実現し、連続した改善のサイクルを回していくという考え方で、その中でハイエンド3D CAD「NX」、シミュレーションプラットフォーム「Simcenter」、PLMツール「Teamcenter」といったシーメンスPLMソフトウェアの製品群が活用される。

　「われわれはこのプラットフォームに対して、産業用AM向けの強化を図っている。設計はもちろん、製造計画、製造においてもAMを前提としたフローで運用することが可能だ」（フランケル氏）

　設計にフォーカスすると、NXの中に産業用AM向けのツール、機能が搭載されており、ラティス構造やトポロジー最適化といった形状最適化機能や、設計した3Dモデルのプリンタビリティを事前に確認できる機能などを備えている。「これまでは設計後、何度かの試行錯誤を繰り返しながら3Dプリントするという流れだったが、それでは時間もコストもかかる。NXの機能を活用すれば最初からAMに最適化した設計が行える。形状やプリンタ、材料の特性といった各種条件を加味して、あらかじめゆがみや反りなどの発生を予測した上で、補正をかけて造形することが可能だ。こういった機能を自動化し提供するため、初回から高精度かつ再現性の高い3Dプリントパーツを手にすることができる」とフランケル氏は述べる。

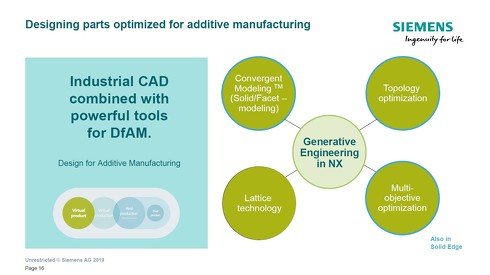

ハイエンド3D CAD「NX」で実現する産業用AM向け機能について　※出典：シーメンスPLMソフトウェア

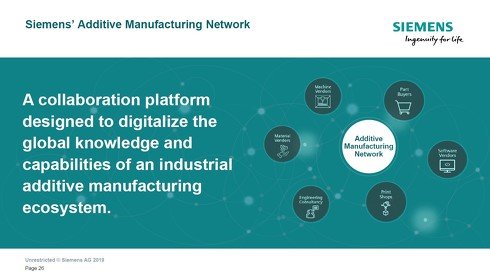

　また説明会では、こうしたシーメンスの産業用AMソリューションを加速させる仕掛けとして、クラウドベースのコラボレーション基盤として運用を開始した「Additive Manufacturing Network（以下、AMN）」を紹介。設計者や製造業者などが同プラットフォームを通じてつながることができ、ディスカッションや見積もりの取得、製造依頼など、産業用AMを前提とした共創環境を実現する。事例として紹介したフランスのスポーツブランドDecathlon（デカスロン）では、AMNを通じて産業用AMを活用した生産能力を拡充し、3Dプリントを適用したパーツ数を順調に増やしているという。
