DE-3

基本構造を継承しつつ、レーザーポインターを搭載したDGSHAPEの小型彫刻機

ローランドディー.ジー.子会社のDGSHAPEは、小型彫刻機「DE-3」の販売を2019年2月21日から開始すると発表した。

公開 2019年02月18日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

DGSHAPEの小型彫刻機「DE-3」（出典：DGSHAPE）

　ローランドディー.ジー.の100％子会社であるDGSHAPEは2019年1月30日、小型彫刻機「DE-3」の販売を同年2月21日から開始すると発表した。販売価格（税別）は74万8000円。発売後1年間で800台の販売目標を掲げる（国内外合計）。

　同製品は、ローランドディー.ジー.から3D事業を引き継いだDGSHAPEにとって“初”の彫刻機となる。既存の彫刻システムにもそのまま対応できるよう、現行モデルの「EGX-350」（ローランドディー.ジー.製）から基本構造を引き継ぎつつ、インタフェースやソフトウェアなどを強化した。ワークテーブルのサイズは305×230mm。本体サイズは616×587×390mmで、重さは35kgである。

レーザーポインター搭載で誰でも安定した彫刻作業が可能に

　DE-3の特長としてまず挙げられるのが、レーザーポインターの搭載である。原点設定や、彫刻エリアの四隅で一時停止し彫刻範囲を示すエリアプレビュー機能、あらかじめ彫刻する際のツールの通り道をなぞるパスプレビュー機能など、材料のセッティングに便利な機能を提供する。

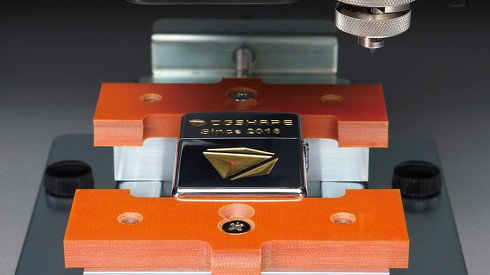

レーザーポインターの搭載により安定した彫刻作業が可能に（出典：DGSHAPE）

　さらに、従来のUSB接続に加えて、LAN接続用ポートも装備した。PCとの接続が簡単に行えるUSB接続だけではなく、DE-3とPCを別の部屋に設置することも可能なLAN接続により、ネットワークプリンタとしても使用できるようになった。

　また、ソフトウェアも強化。DE-3には新アプリーション「Dr.EngravePlus」が付属する。文字彫刻はもちろん、図案やマークなどのベクターデータ（線分データ）を取り込んで彫刻が可能な他、画像データ（BMP、JPG、PNG形式）から輪郭線を抽出する機能も搭載。併せて、可変データを取り込んで一度に複数のシリアルプレートや名札などを彫刻ができるテンプレート機能も備える。専用ソフトウェアを別途用意せずに、穴あけ加工や面出し加工が行えるようになった。

　DE-3の主な仕様は以下の通りである。


ワークテーブルサイズ	幅×奥行き：305×230mm（A4ワイド）
XYZ動作ストローク	X、Y、Z：305×230×40mm
XYZ軸駆動方式	ステッピングモーター、3軸同時制御
動作速度	XY軸：0.1～60mm/sec. Z軸：0.1～30mm/sec.
ソフトウェア分解能	0.01mm/step
スピンドルモーター	ブラシレスDCモーター、スピンドル回転数：5000～2万rpm
ツールチャック	カッターホルダー、コレット方式
取り付け可能なワーク厚み	最大40mm（ノーズユニット使用時は最大38mm）
インタフェース	USB、イーサネット（10BASE-T/100BASE-TX 自動切り替え）、制御コマンド：RML-1
電源電圧および周波数	AC100V ±10％、50/60Hz（過電圧カテゴリー：区分II、IEC60664-1）
定格電流	1.0A、消費電力：80W
動作音	動作時63dB以下（未切削時）、待機時40dB以下
外形寸法	幅×奥行き×高さ：616×587×390 mm
重量	35kg
表1　DE-3の主な仕様
