業務に適した3D CADをレーダーチャートで探る（3）
「Fusion 360」を6つの視点で徹底評価する（2/2 ページ）
Fusion 360の総合評価をレーダーチャートで表すと……
それでは、Fusion 360に関するレーダーチャートを発表します。

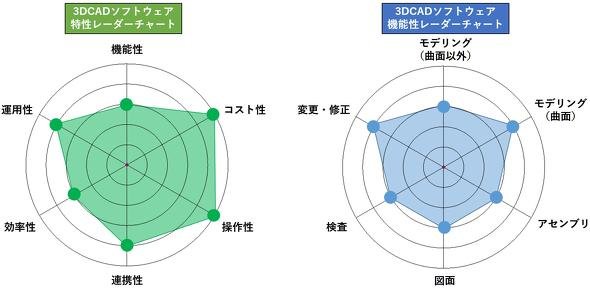

画像6 Fusion 360をレーダーチャートで評価
大前提として、この結果は、普段さまざまな3D CADソフトを使用している筆者の判断による評価です。当然、何を設計したいのかにより評価は異なってきますが、本連載においては、できるだけフラットに、公平に評価したいと考えています。
モデリングは、金型や配管設計などのコアな製造分野でなければ、問題なく使える機能が搭載されています。曲面については、サーフェスの基本的な機能がある他に、CGソフトのように感覚的に面を作れるスカルプト機能があるので高評価ですが、筆者の要望としては、もう少しサーフェスの機能が強化されるとうれしいので、1つポイントを下げています。
アセンブリ、図面、検査機能については、コスト面を加味して考えれば必要十分ですが、他の100万円を超える3D CADと比べると、どうしても劣る部分があるので3ポイントとしています。しかし、コアな設計での利用でなければ使えるレベルだと筆者は思っています。変更・修正については、きちんとした作業履歴を作れれば、連動して変更できますし、履歴を保存しない設定に変更して直感的に行うことも可能なため高評価です。
効率性は、大規模アセンブリが厳しいことと、さらなるレスポンスの早さを期待して3ポイント。連携性、運用性はクラウドでの使用、他ソフトとの連携、アプリのダウンロードができるなど優れているため、4ポイントとしています。
コスト性と操作性は、文句なしの最高点です。このままの価格を維持して、機能がさらにアップすることを期待しています。
Fusion 360はCAD機能だけじゃない！
今回は3D CADの機能に特化して紹介しましたが、Fusion 360には3D CAD以外にも、CAE、CAM、レンダリングなどの機能があります。レンダリングは簡単な設定でキレイな画像が作成できるため、筆者もお気に入りです。CAEやCAMの機能まで付属して、年間10万円を切る値段というのは本当に驚きです。

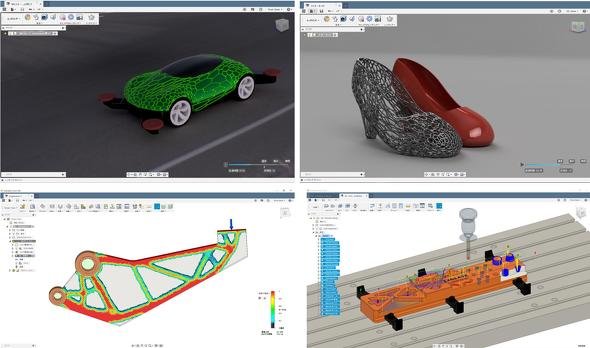

画像7 （上段）レンダリングの画面／（下段左）CAEの画面／（下段右）CAMの画面
そして、今注目の機能として、ジェネレーティブデザインがあります。デザインや設計に求められる必要最低限の要件を設定し、力のかかる部分を指示し、必要な部分を拘束し計算させることで、最適化形状を提案してくれます。レンダリングや他のCAEもですが、クラウドクレジットを利用して、高性能なコンピュータで計算処理をさせます。猛スピードで日々進化するFusion 360、今後どうなっていくのか非常に楽しみです。（次回に続く）
◎併せて読みたいお薦めホワイトペーパー：
» 車いすではない、“パーソナルモビリティ”を開発するWHILL（ウィル）
» 地下足袋型トレーニングシューズの製品化を実現した新製法とデジタル技術
» 海外ユーザーイベントで見た「SOLIDWORKS」活用事例――クルマからハリウッドまで
Copyright © ITmedia, Inc. All Rights Reserved.
業務に適した3D CADをレーダーチャートで探る
3D CADソフトの選定を行う際、皆さんはどのような基準で評価を行っているだろうか。本連載では、3D CADをどのようなポイントで選べばよいか？ さまざまな3D CADソフトや機能を紹介しながら、レーダーチャートでその特性や機能性を評価する。
