高速データ伝送の要求に応えるUSB Type-Cコネクター／ケーブル製品ファミリー

日本モレックスは、最大10Gbpsの伝送速度をサポートし、高速データI/Oアプリケーションに堅牢かつ高信頼な接続性を提供する、USB Type-Cコネクターおよびケーブル製品ファミリーを発表した。

公開 2018年12月11日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　日本モレックスは2018年12月3日、最大10Gbpsの伝送速度をサポートし、高速データI/Oアプリケーションに堅牢（けんろう）かつ高信頼な接続性を提供する、USB Type-Cコネクターおよびケーブル製品ファミリーを発表した。

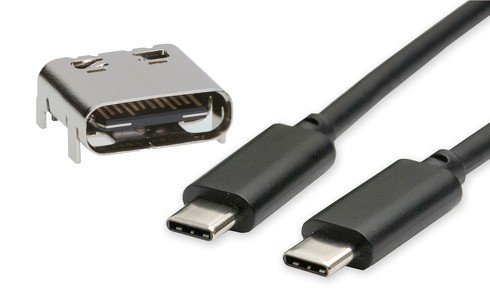

USB Type-Cコネクターおよびケーブル製品ファミリー（出典：日本モレックス）

　同製品ファミリーは、USB 3.1規格に準拠したType-Cコネクターで、USB Type-CリセプタクルおよびUSB Type-Cプラグ、USBケーブルから構成されている。リセプタクルとプラグは5.0A電源に対応しており、給電用途で使用した場合、マイクロUSB2.0の電流定格1.8Aと比較して、バッテリー充電時間を64％短縮できるという。

◎「USB Type-C／USB PD」関連記事～導入、活用事例、課題、メリット～など

&raquo いまさら聞けない USB基礎、そして「USB Type-C」へ

&raquo 新たな給電方式として普及が期待される「USB PD」

&raquo USB Type-Cバッテリー向けのレファレンスデザイン

&raquo 業務用機器にも使えるUSB Type-C対応基板実装用コネクター

&raquo USB 3.1の高速伝送に対応する0.2mmの三層フレキシブル基板材料

⇒ 新着記事をチェックする

USB Type-Cコネクターおよびケーブル製品ファミリーの特長

　同社のUSB Type-Cリセプタクル、USB Type-Cプラグ、USBケーブルの特長は以下の通りである。

製品区分	主な特長
USB Type-Cリセプタクル	・高耐熱ナイロン素材を用いたハウジングは、コネクターの強度を高めるとともに、中間プレートと端子間の短絡を低減・中間プレートのタング設計によって、コネクターの誤嵌合（かんごう）による損傷を防止し、高い接続信頼性を確保・防水バージョンもラインアップ
USB Type-Cプラグ	・一体成型のメタルシェル構造によって、Type-C以外のUSBケーブルと容易に識別可能・ハウジングとシェル間のポリエステルフィルムにより、嵌合中の潜在的な電気的短絡を防止・嵌合長が短いため、省スペース化と設計柔軟性を実現
USBケーブル	・最大100W（20V／5.0A）の高出力アプリケーションに対応・1万回の嵌合サイクルで高い耐久性を実現・高速ネットワークアプリケーションに対応する最大10Gbpsのデータ速度・完全に遮断されたEMI／RFI保護を提供・4K解像度の高品質な映像信号を伝送可能・USB2.0とUSB3.1の速度に対応し、さまざまなアプリケーションが利用可能
表1　USB Type-Cリセプタクル、USB Type-Cプラグ、USBケーブルの特長
