ナノメートル単位のモーション制御を実現するコントローラー「CK3Mシリーズ」

オムロンは、ナノメートル単位のモーション制御を実現するプログラマブル多軸モーションコントローラー「CK3Mシリーズ」の販売を2018年8月1日から開始する。

公開 2018年08月10日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　オムロンは2018年7月31日、ナノメートル単位のモーション制御を実現するプログラマブル多軸モーションコントローラー「CK3Mシリーズ」の販売を同年8月1日から開始すると発表した。

　同シリーズは、半導体製造装置などで広く採用されているDelta Tau Data Systems（デルタタウデータシステムズ）が開発したモーション制御用コントローラー「PMAC（Programmable Multi Axis Controller）」の制御能力と、オムロンが培ってきた放熱性、耐ノイズ性などの高い設計技術を融合させ、コンパクトなサイズを実現した汎用（はんよう）モーションコントローラーである。

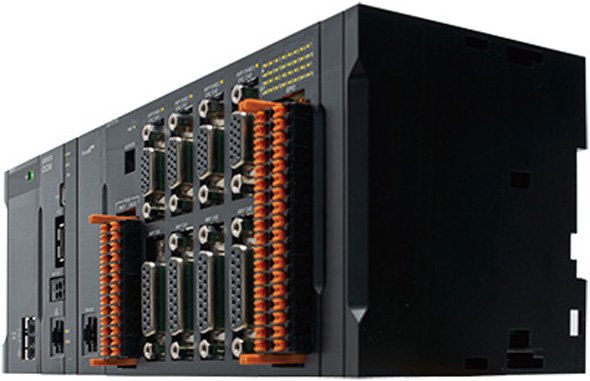

プログラマブル多軸モーションコントローラー「CK3Mシリーズ」（出典：オムロン）

◎編集部イチ押し関連記事：

&raquo FA機器のAI／IoT化計画――2020年までに完了目指す

&raquo 制御と情報処理プログラムを同時利用できるハイブリッド型産業用コントローラー

&raquo インダストリー4.0を加速させるポケットサイズのPLC開発キット

&raquo PLCを統合した「業界初」の産業用コントローラー

&raquo アナログ入力標準装備の小型PLC、最小幅70mm

1つのコントローラーによる高速な同期制御を実現する「CK3Mシリーズ」

　半導体デバイスの微細化や構造の3次元化、自動車における内外装部品の形状の複雑化、素材の多様化が進む中、製造装置に対して、高分解能のスケールやモーターなどさまざまな周辺機器を最適に同期させた、高精度な位置決めや軌跡制御が求められている。

　その一方で、従来の汎用コントローラーでは、接続できる周辺機器が限定されるため、各機器に対応した複数のコントローラーを用いて制御する必要があり、完全な同期制御の実現は難しかった。こうした状況に対し、装置メーカー各社は装置専用のコントローラーボードを自社開発し、独自の制御アルゴリズムを組み込んでいたが、搭載部品の生産中止に伴う設計変更など、コスト面での負担が大きかった。

　今回発表されたCK3Mシリーズは、汎用コントローラーでありながら、スケールメーカー各社の通信規格や、EtherCAT通信に対応することで、多様なモーターやスケールといったさまざまな周辺機器と接続でき、1つのコントローラーによる高速な同期制御を実現する。また、モーション制御を簡単にプログラムできるPMAC専用言語に加え、C言語にも対応し、装置メーカーが独自の制御アルゴリズムを作り込むことができる。

　CK3Mシリーズは同年4月1日から特定企業に向けて販売を行い、機能を拡充した上での一般販売開始となる。同社は、モノづくり現場を革新するコンセプト“i-Automation!”の下、ナノメートル単位の制御を実現する高性能かつコンパクトなコントローラーであるCK3Mシリーズの提供を通じて、次世代のモノづくりに貢献するという。
