現場に導入してすぐに使用できる

Creaform、黒色や光沢のある表面に強い検査用3Dスキャナー「CUBE-R」を発売

Creaformは、生産ライン検査用のターンキー3Dスキャニング座標測定装置「CUBE-R」を発売した。

公開 2018年05月28日 15時00分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る

　Creaformは2018年4月、生産ライン検査用のターンキー3Dスキャニング座標測定装置「CUBE-R」を発売した。

&raquo リバースエンジニアリングの手間を軽減、3次元測定データをIGES変換するクラウドサービス

&raquo 人間による官能検査から3Dスマートセンサーによる非接触検査へ

&raquo 世界に1つだけの眼鏡を3Dスキャンと3Dプリントで――オーダーメイド眼鏡製造用プラットフォーム

&raquo 0.5秒で3D撮影が可能な新型ボディースキャナー、体形データを活用できるAPIも

　CUBE-Rは、現場に導入してすぐに使用できるターンキー方式の3Dスキャニング座標測定装置。工業用セル内のロボットに搭載した光学式3Dスキャナー「MetraSCAN 3D-R」で、精度の高い測定検査を完全に自動化する。

　1日当たり最大数百点の対象物をスキャン可能で、黒色や光沢など複雑な表面を持つ対象物にも対応できる。また、データの取得と分析を同時に実行するマルチタスク機能により、待ち時間を短縮。時間経過に伴う精度ドリフトがないので連続運転が可能だ。

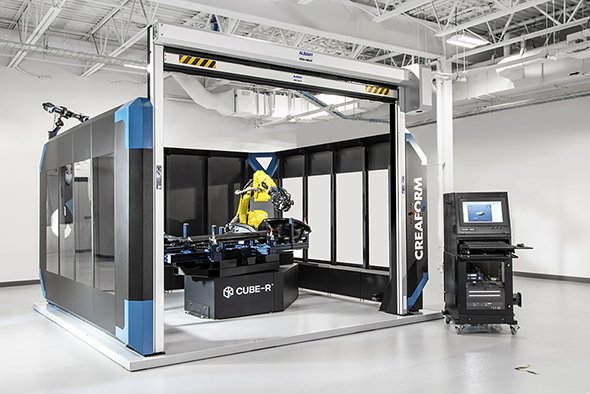

ターンキー3Dスキャニング座標測定装置「CUBE-R」　出典：Creaform

　寸法は4.1×4.1×3.1m。測定対象物の最大サイズは3mで、同重量は1000kg。入り口には安全機能付きシャッタードア（開口幅3.1m）を採用した。

　同装置に組み込まれたMetraSCAN 3D-Rの寸法は、長さ289×幅235×高さ296mm。容積精度は0.078mm（最大3mの対象物）、解像度0.050mm、スキャン範囲は275×250mm。対象物からの焦点距離は300mm、被写界深度は200mmだ。光源はレーザークロス7本（追加ライン1本）で、測定速度は48万測定値／秒となる。
