ヒューマンデータ EDX-302
Artix-7を搭載したUSB-FPGAボード、検査治具にも対応
ヒューマンデータは、ザイリンクスのFPGA「Artix-7」を搭載したUSB-FPGAボード「EDX-302」シリーズを販売開始した。セミカードサイズで6層基板を採用し、5.0Vの単一電源で動作する。
ヒューマンデータは2018年4月9日、ザイリンクス（Xilinx）のFPGA「Artix-7」を搭載したUSB-FPGAボード「EDX-302」シリーズを発売した。USBインタフェースには、FTDIのUSBチップ「FT2232H」を搭載している。
基板面積は54×53mmのセミカードサイズで、6層基板を採用した。5.0Vの単一電源で動作する。ユーザーI/Oは、CNAが28、CNBが28。汎用LEDや汎用スイッチ、50MHzのオンボードクロックを搭載している。

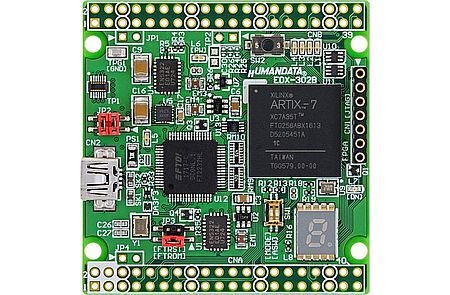

USB-FPGAボード「EDX-302」シリーズ
同シリーズは、フリーソフトのBBC［EDX-302］を用いることで、USBケーブルのみでFPGAのコンフィギュレーションやコンフィギュレーションROMの書き込みが可能。また、ザイリンクスの開発環境が不要で、検査治具や教育用途などにも利用できる。鉛フリー実装のため、RoHS指令に対応している。
