「Meltdown」はデータが「読めて」しまう

　本題はMeltdown（Variant3）である。こちらはVariant 1をベースにしたものだが、もう少しシビアである。Variant 1では、メモリからキャッシュにロードされることで、当該アドレスをアクセスしたときの速度が変わるという「だけ」の話で、直接中身が見える訳ではないのだが（間接的には見える）、Meltdown（Variant3）はキャッシュ経由でデータを読み取れるというものである。

1 ; rcx = kernel address
2 ; rbx = probe array
3 retry:
4 mov al, byte [rcx]
5 shl rax, 0xc
6 jz retry
7 mov rbx, qword [rbx + rax]

Meltdown サンプルコード x64

　Meltdownに関する論文によるサンプルコード（x64）は上記のようなものであり、Armもやはりサンプルコードを提示している。64bit（AArch64）ならびに32bit（AArch32）だと下記のようになっている。

1 LDR X1, [X2] ; arranged to miss in the cache
2 CBZ X1, over ; This will be taken but
2              ; is predicted not taken
4 LDR X3, [X4] ; X4 points to some EL1 memory
5 LSL X3, X3, #imm
6 AND X3, X3, #0xFC0
7 LDR X5, [X6,X3] ; X6 is an EL0 base address
8 over

Meltdown サンプルコード AArch64

1 LDR R1, [R2] ; arranged to miss in the cache
2 CMP R1, #0
3 BEQ over ; This will be taken but
4          ; is predicted not taken
5 LDR R3, [R4] ; R4 points to some PL1 memory
6 LSL R3, R3, #imm
7 AND R3, R3, #0xFC0
8 LDR R5, [R6,R3] ; R6 is an PL0 base address
9 over

Meltdown サンプルコード AArch32

　筆者はあまりAArch32／64に慣れてないので、x64で紹介したい。ここでrbxはユーザーモードで動くプログラム中のデータ受け用の配列（Probe array）の先頭アドレス、rcxは本来カーネルモードでしかアクセスできない、プログラムが盗みたいデータの入ったアドレスである。

　さて、まずいきなり4行目でrcxの指すアドレスの先のデータを1バイト、alレジスタに格納させようとする。ついで5行目でraxを12bit左シフト（=4096倍）してから、その値をProbe arrayに格納する（7行目）という形になる。ただし、実際にはこの作業そのものはうまくいかない。4行目でアクセス保護違反が発生するからだ。

　ただ、Variant 1と同じくアクセス保護違反の処理ルーティンへ割り込みが入る前に、5～7行目も投機的に実行されることになる（jz retryのループ処理は、ここをCPUに分岐処理と認識させ、投機実行を行わせるために入っている）。7行目の処理も同様で、実際には正しいデータは読み出せない。重要なのは、この7行目を実行しようとした結果、その値に相当するページがキャッシュに取り込まれることだ。

　例えば4行目でalに格納される値が0x40だとする。5行目でこれは0x40000になる。そして7行目で、rbx+0x40000というアドレス（から始まる1ページ）をメモリからキャッシュに取り込むことになる。7行目が終わった後で例外処理が発生し、4行目～7行目の処理はROBから全部消去されることになる。ただしキャッシュには先ほどのrbx+0x40000のページが残ったままである。

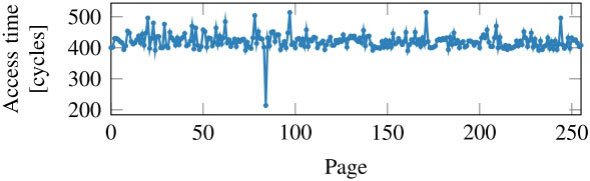

　そこで例外処理から帰ってきたら、rbx～rbx+0xFF000までの全ページのアクセス速度を測定すると、Photo01の様にあらかじめキャッシュされたページだけ、異常にアクセス時間が短くなる。これにより、カーネルアドレスの指し示すアドレスの先のデータを事実上読み取ることができるようになる、というものだ。


次ページへなぜA75は影響を受けて、A72は受けないのか
