DMG森精機 NVX 5000 2nd Generation

高精度かつ高速な立形マシニングセンタ「NVX 5000」シリーズの第2世代を発売

DMG森精機は、「NVX 5000」シリーズの第2世代となる高精度で高速立形マシニングセンタ「NVX 5000 2nd Generation」を発売した。

公開 2017年09月15日 15時00分

更新 2017年12月21日 11時31分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る

　DMG森精機は2017年8月、「NVX 5000」シリーズの第2世代となる高精度で高速立形マシニングセンタ「NVX 5000 2nd Generation」を発売した。金型、自動車、農業機械、油圧・空圧機器メーカー向けに販売し、定価は1700万円（税別）からとなっている。

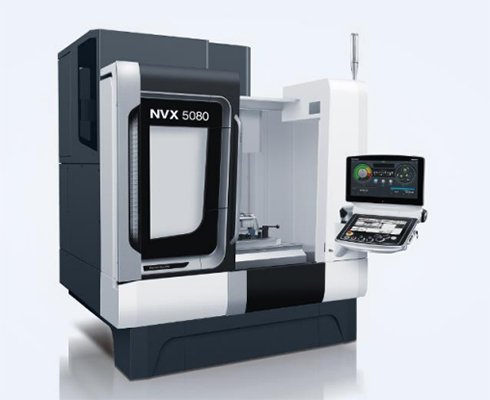

NVX 5080 2nd Generation

　NVX 5000 2nd Generationはコラム・ベッド締結部を強化することで、切削能力を同社従来品と比べて2倍に高め、加工時間を短縮。最高回転速度1万5000min-1の高性能主軸「speedMASTER」と、最大トルク360N・mの「powerMASTER」を搭載した。

　ベッドやコラムの鋳物内部にクーラントを循環させ、室温8℃の変化に対し、Z軸熱変位量を4μmに抑制。マグネスケール製の磁気式リニアスケールを採用し、高精度な位置決めを可能にした。また、ダイレクトスケールフィードバックを全軸に標準装備することで、位置決め精度4μm以内を保証。摺動面内の油溝形状を最適化し、移動時の動圧を等分布化することで、ばらつき4μm以内の真円精度を達成している。

　さらに、ワークストッカーや機内計測装置など各ユニットをモジュール化したロボットシステムや、非切削時間を大幅に短縮する2面シャトル式APCの自動化システムが構築可能だ。
