三菱電機 eX-F D-CUBESシリーズ

最大加工速度が従来比10％向上したファイバー2次元レーザー加工機

三菱電機は、ファイバー2次元レーザー加工機「eX-F」シリーズの最新版として、「eX-F D-CUBES」シリーズを発売した。

公開 2017年06月28日 15時00分

更新 2017年12月21日 10時04分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る

　三菱電機は2017年6月、ファイバー2次元レーザー加工機「eX-F」シリーズの最新版として「eX-F D-CUBES」シリーズを発売した。レーザー発振器出力4kWの「ML3015eX-F40」、同6kWの「ML3015eX-F60」、同8kWの「ML3015eX-F80」の3機種をそろえ、生産台数は年間100台を予定している。

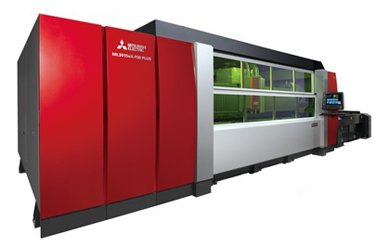

ファイバーレーザー加工機「ML3015eX-F80 D-CUBES」

◎編集部イチ押し関連記事

工場見える化ソリューション

&raquo 「チョコ停」の要因解析を支援するアプリケーションパッケージ　
 &raquo PC工場をIoT技術で見える化――不具合原因特定の効率化や輸送コスト削減に貢献　
 &raquo 屋内の人・モノの位置情報を活用し業務効率改善を支援するソリューション　
 &raquo ベテラン技術者の耳で判断していた異音を検知！異音の見える化ソリューション

新型制御装置「D-CUBES」

　eX-F D-CUBESシリーズには、新型制御装置「D-CUBES」を搭載。独自の軌跡制御技術がサーボモーターの応答を予測し、軌跡精度を維持したまま加工速度を高速化することで、従来機より薄板加工時間を最大26％短縮した。また、トレース制御技術がZ軸の追従性を改善し、最大加工速度が従来機比10％向上した。

　オプションのAR（拡張現実）技術「MEL'S AR」を使用すれば、加工機内を加工テーブル真上から俯瞰した画像を表示でき、加工段取り時間の短縮につながる。また、19インチタッチスクリーンとチルト構造の採用、操作スイッチの最小限化、ホーム画面のカスタマイズにより画面遷移回数を最大90％削減するなど、オペレーターの操作性が向上した。

　出力8kWのML3015eX-F80では、軟鋼9mm厚の加工速度を従来機より1.4倍高速化。加工時間はML3015eX-F60より19％短縮、ランニングコストは18％削減している。加えて、加工ヘッド「ズームヘッド」がビーム品質を最適化することで、加工面粗度が従来機に比べて43％改善した。
