スキャニング照射機器の小型化に成功、次世代型重粒子線がん治療装置の実現を目指す

東芝と量子科学技術研究開発機構は、重粒子線がん治療装置向けスキャニング照射機器の大幅な小型化を実現した。

公開 2017年05月23日 08時00分

更新 2018年08月06日 18時08分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　東芝と量子科学技術研究開発機構は2017年5月10日、重粒子線がん治療装置向けスキャニング照射機器の大幅な小型化を実現したと発表した。

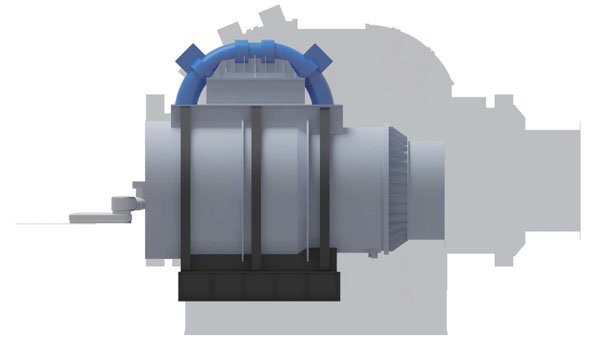

　従来機器の場合、機器から照射位置までの距離が9m必要とされてきたが、これを3.5mにまで短縮。回転ガントリーに適用することで、重粒子線用回転ガントリーを従来の3分の2まで小型化することが可能となり、世界最小の回転ガントリーの実現に貢献できるという。

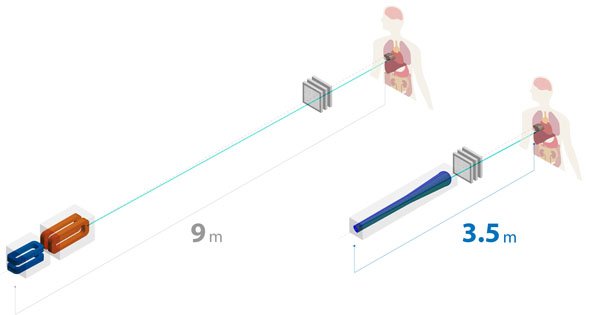

スキャニング照射機器のサイズ比較［左：従来、右：本機器］

◎編集部イチ押し関連記事

医療機器の市場動向と機器開発のトレンド

&raquo “Internet of Medical Things”の成長を促す医療用ウェアラブルデバイス　
 &raquo 医療現場での人工知能活用、「待ち時間」「根拠」「値段」などに期待　
 &raquo 遠隔診療関連サービス市場は、遠隔での健康相談／保険診療が市場をけん引　
 &raquo 人工知能をヘルスケア業界で活用――治療効果の改善や医療コストの削減に効果

⇒「医療機器開発」関連の新着記事をチェックする

東芝のコイル巻線製造技術が装置の小型化に貢献

　重粒子線がん治療装置では、炭素イオンからなる粒子ビームを加速し、治療室内のスキャニング照射機器から患部に照射する。従来機器は2台のスキャニング電磁石を用い、ビームを直交する2方向に走査して患部を塗りつぶすように照射する。従来機器では、電磁石の干渉などの問題があり、2台のスキャニング電磁石をビーム進行方向に並べて配置していたが、本機器では東芝のコイル巻線製造技術を活用することで、1台の電磁石として配置することに成功した。これにより、磁場を効率良く発生させ、照射位置までの距離を短縮した。

　重粒子線治療装置の一部である加速器や回転ガントリーは、大きな常伝導磁石を用いて高磁場を発生させて炭素イオンの粒子ビームを輸送、制御するため、装置の大型化が余儀なくされていた。東芝は、既に開発済みの超伝導偏向電磁石と今回開発した機器を併せて、世界最小の回転ガントリーを実現させ、次世代型重粒子線がん治療装置への適用を目指すという。
