e-Xstream engineering Digimat 2017.1

3Dプリンタによる造形シミュレーションに対応した材料特性予測ツール

e-Xstream engineeringは、複合材料のマルチスケール解析プラットフォーム「Digimat 2017.1」を発表した。

公開 2017年04月03日 15時00分

更新 2017年12月08日 16時31分

著者

提供：MONOist編集部

[TechFactory]

印刷する連載新着通知を受け取る

　e-Xstream engineeringは2017年3月、複合材料のマルチスケール解析プラットフォーム「Digimat 2017.1」を発表した。同製品は3Dプリンタによる造形のシミュレーションに対応し、同年4月出荷開始予定だ。

◎編集部イチ押し関連記事

製品の設計・開発におけるシミュレーション活用

&raquo 成熟化した国内CAD／CAM／CAE市場の救世主は　
 &raquo 日産「エクストレイルハイブリッド」の開発で活用された成形シミュレーション　
 &raquo 風洞実験を有効活用するための基礎知識　
 &raquo 商用ツールに匹敵するオープンソース解析ツールの実力

⇒「CAE」関連の新着記事をチェックする

　Digimat 2017.1に新たに加わる解析モジュール「Digimat Additive Manufacturing」（Digimat-AM）は、複合材料の複雑な形状を考慮しながら、3Dプリンタによる積層造形における反りや残留応力の予測が可能で、造形後の変形を最小限に抑えられるとしている。同モジュールは、FFF（Fused Filament Fabrication）やFDM（Fused Deposition Modeling）といった熱溶解積層方式、選択的レーザー焼結方式であるSLS（Selective Laser Sintering）に対応する。他の造形方式についても、今後、対応していく予定だという。

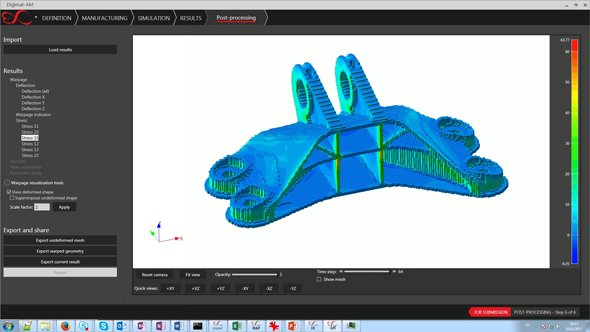

Digimat-AMによる解析例

　その他、Digimat 2017.1の新機能としては、クリープ解析および衝突解析向けのDigimat材料モデル構築においての、リバースエンジニアリング機能を拡張した。微細射出発泡成形「MuCell」での部品製作における材料特性予測にも対応した。さらにプラスチック部品のクリープ特性シミュレーションでは、大幅な時間短縮が実現できたという。
