追加導入に最適な中型切削加工機「MDX-40A」

　ただ、「両方をうまく使い分けるべきだ」といっても、3Dプリンタの次のステップとして切削加工機を追加導入するにはハードルがある。目的によって加工精度や加工したい材料も変わってくるし、操作性や価格も重要な要素であるため、どういった切削加工機をチョイスすればよいのか迷うところだ。

　今回のセミナーで紹介されたMDX-40Aは、販売価格（税別）が74万8000円で、テーブルの上に載せられる筺体サイズで、最大305×305×105mmのワークサイズを実現しており、追加導入に最適な機種の1つ。こちらの機種、実は2009年に発売されたもので、製造業全般、デザイン会社、教育機関などに幅広く導入されており、多くの利用者がいるという。

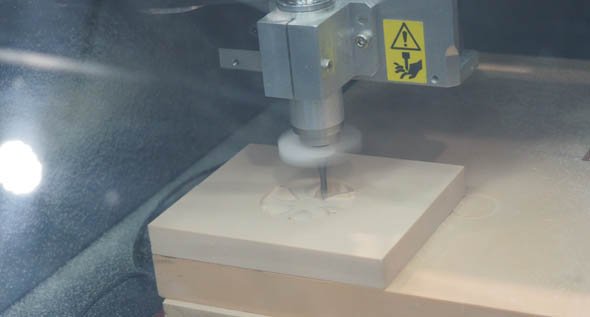

加工の様子

　「機械的分解能は0.002mmで滑らかな仕上がりを実現。標準付属のCAMソフト『SRPPlayer』は初心者でも安心して扱える。また、回転軸ユニットや接触式のセンサーユニットもオプションとして用意されており、拡張性もある」と菅沼氏。ただし、金属材料の加工には対応しておらず、金属を使用したい場合は（ローランドDG製だと）上位機種の「MDX-540」を利用する必要がある。

　以下に、MDX-40Aの基本仕様を示す。


加工範囲	305×305×105mm（回転軸ユニットなしの場合）
加工可能な材質	発泡材、木材、ケミカルウッド、ワックス、アクリル、ABS、POM、ポリカーボネイトなど（金属は対象外）
取り付け可能な材料重量	4kg
スピンドルモーター	ブラシレスDCモーター最大100W
スピンドル回転数	4500～15000rpm
取り付け可能な工具最大径	6φ
制御コマンド	RML-1、NCコード
電源・消費電力	AC100V、210W
重量・寸法	65kg、669×760×554mm
表　MDX-40Aの基本仕様

　MDX-40Aの標準付属ソフトとしては、先に紹介したCAMソフトのSRPPlayerに加え、文字彫刻ソフト「Dr.Engrave」、ポケット／切り出し／面取り／線／穴あけ／面出しといった単純機能を搭載した簡易CAMソフト「ClickMill」などが含まれている。また、オプション品として、上位版CAMソフト「CraftMILL R」、両面・多面加工を可能にする回転軸ユニット「ZCL-40A」、接触式3Dスキャナーユニット「ZSC-1」などが用意されている。
