フォトロン FASTCAM MH6

自動車衝突安全試験用高速度カメラ、最大6ヘッド接続による完全同期撮影を実現

フォトロンは、超小型カメラヘッドを最大6つ同時接続できるハイスピードカメラ「FASTCAM MH6」の販売開始を発表した。

公開 2019年03月08日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　フォトロンは2019年3月5日、超小型カメラヘッドを最大6つ同時接続できるハイスピードカメラ「FASTCAM MH6」の販売開始を発表した。

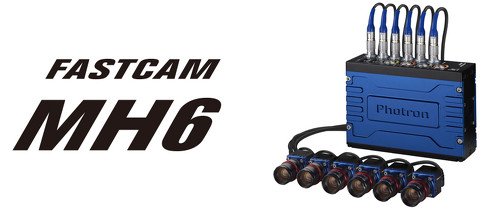

超小型カメラヘッドを最大6つ同時接続できるハイスピードカメラ「FASTCAM MH6」　※出典：フォトロン

　自動車の衝突安全試験におけるニーズ拡大を受け、高速イメージセンサー（268万画素：1920×1400画素）を搭載した超小型カメラヘッドを開発。メインユニット1台当たり、最大6つのカメラヘッドの接続に対応し、完全同期による撮影を可能にした。

1セットで6カ所のオンボード撮影や3次元撮影に最適

　衝突安全試験では、カーテンエアバッグの展開時におけるダミー人形の挙動を捉えるため、車室内に複数のカメラを設置する必要がある。しかし、一般的な高解像度カメラは本体サイズが大きく、設置が難しい。また、小型カメラでは解像度が低く鮮明に撮影できないという課題を抱えていた。

　これに対し、FASTCAM MH6のカメラヘッドは35×35.4×35.4mmの超小型化を実現し、シート下などの狭い空間にも設置できる。また、直径5mm、最少曲げR50mmの高屈曲仕様のカメラケーブルを採用し、フレキシブルな設置にも対応する（最長10mまで可能）。

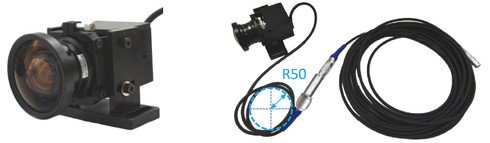

（左）耐Gブラケット装着時／（右）カメラヘッド直出しケーブル1mと9mカメラケーブル接続時　※出典：フォトロン

　最大6チャンネルのマルチヘッド接続による完全同期撮影をサポート。1セットで6カ所のオンボード撮影や3次元撮影に最適だとする。

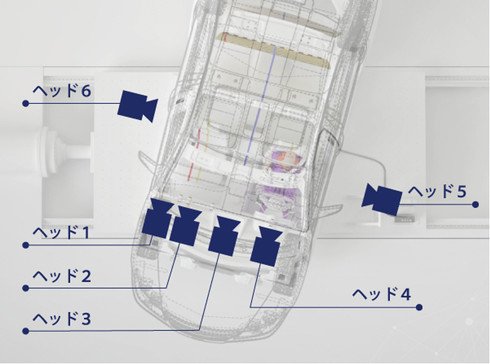

ファーサイド側突試験のカメラヘッドセッティング　※出典：フォトロン

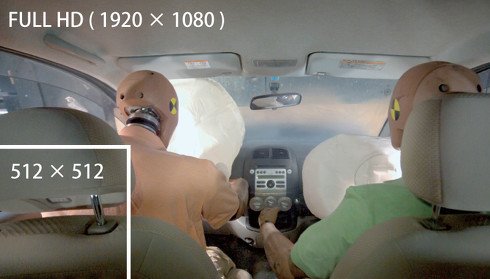

　さらに、新開発のハイスピードCMOSセンサーをカメラヘッドに搭載。従来製品の「FASTCAM MH4」と比べて約8倍、フルHD（1920×1080画素）で1秒当たり1000コマの撮影が行えるという。センサー感度については、従来比約2.5倍のモノクロ：ISO 12500／カラー：ISO 5000（ISO 12232 Ssat Standard）に対応し、暗部でも鮮明に撮影できる。
