リコー電子デバイス、IoT機器向け電源IC「RP514／RP515 シリーズ」を発売

リコー電子デバイスは、超低消費電流の降圧DC/DCコンバーターにバッテリーモニター機能を追加した、IoT機器向け電源IC「RP514／RP515 シリーズ」を発表した。

公開 2019年02月12日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　リコー電子デバイスは2019年1月29日、超低消費電流の降圧DC/DCコンバーターにバッテリーモニター機能を追加した、IoT（Internet of Things）機器向け電源IC「RP514／RP515 シリーズ」を発表した。

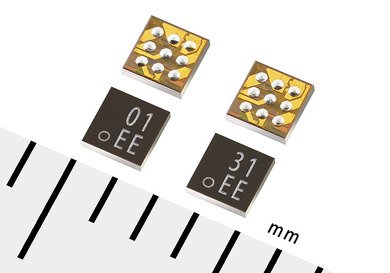

IoT機器向け電源IC「RP514／RP515 シリーズ」（WLCSP-9-P2）　※出典：リコー電子デバイス

バッテリーの長時間駆動や小型化、バッテリー電圧監視を超低消費で実現！

　IoT市場が拡大する中、センサー、マイコン、通信用ICなどを搭載するIoTデバイスに対して、バッテリーによる長時間駆動や小型化への要求と同時に、高精度なバッテリー電圧監視を超低消費で実現できる機能に対するニーズが高まっている。

　同シリーズはこうした要求に応えるもので、入力電圧1.8～5.5V、無負荷時の消費電流Typ.0.4μA（DC/DC部：0.3μA、バッテリーモニター部：0.1μA）を実現しており、電池の長寿命化に貢献。出力電流（参考値）はRP514シリーズが100mA、RP515シリーズが300mAで、出力電圧は1.0～4.0V、出力電圧精度±1.5％となっている。

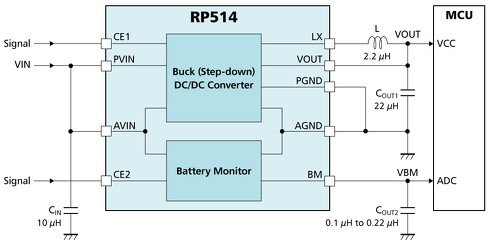

RP514シリーズの基本回路例。従来は外付け抵抗で抵抗分圧する必要があったが、RP514／RP515 シリーズでは外付け抵抗が不要に　※出典：リコー電子デバイス

　さらに同シリーズには、バッテリー電圧をモニターできる端子が設けられており、少ない外付け部品で超低消費かつ高精度なバッテリー電圧監視が実現可能となり、IoT機器の省面積化、低消費電流化に貢献する（モニターできる電圧はバッテリー電圧の3分の1もしくは4分の1で選択可能）。

　パッケージはWLCSP-9-P2の小型パッケージで高密度実装が可能。また、DFN（PLP）2527-10のパッケージも開発しており、2019年3月に量産開始予定で、幅広い用途に対応する。


製品名	RP514／RP515 シリーズ
サンプル価格	RP514：250円／RP515：300円（1000個購入時の参考価格）
サンプル受注開始日	2019年1月29日
パッケージ	WLCSP-9-P2（1.45×1.48×0.4［max］mm） DFN（PLP）2527-10（2.50×2.70×0.6［max］mm）開発中
月産規模	200万個
表1　RP514／RP515 シリーズについて
