バッテリーモニター機能を追加した超低消費電流ボルテージレギュレーターIC

リコー電子デバイスは、IoT（Internet of Things）機器向け超低消費電流ボルテージレギュレーターに、バッテリーモニター機能を追加した「RP124シリーズ」を発表した。

公開 2018年07月13日 07時00分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　IoT（Internet of Things）市場が拡大する中、センサーやマイコン、通信用ICなどを搭載したIoT端末は、バッテリーの長時間駆動や小型化が要求されると同時に、バッテリー電圧を測定できる機能が要求される機会も増えている。

　こうしたニーズを受け、リコー電子デバイスはIoT機器向け超低消費電流ボルテージレギュレーターに、バッテリーモニターを追加した「RP124シリーズ」を発表。2018年7月3日からサンプル受注を開始する。サンプル価格は150円（1000個購入時の参考価格）。

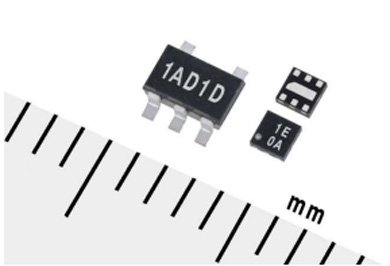

RP124シリーズ（左からSOT-23-5、DFN1212-6）　※出典：リコー電子デバイス

外付け回路を取り込むことで実装面積の省面積化が可能に

　RP124シリーズは、バッテリー電圧をモニターできる端子を設けることで、バッテリー電圧測定のための外付け部品を削減。リーク電流の削減に加え、IoT機器の省面積化、低消費電流化が図れるという。なお、モニター可能な電圧はバッテリー電圧の3分の1もしくは4分の1から選択できる。

　さらに、RP124シリーズは入力電圧1.7～5.5V、無負荷時の消費電流Typ. 0.3μA（LDO部：0.2μA、バッテリーモニター部：0.1μA）を実現しており、電池の長寿命化に貢献する。出力電流は100mA（指定条件における参考値）、出力電圧は1.2～3.6Vにおいて0.1Vステップで選択可能で、出力電圧精度±0.8％となっている。

　パッケージはDFN1212-6の小型パッケージで高密度実装が可能。加えて、SOT-23-5のパッケージも用意しており、幅広い用途に対応できるという。

製品名	RP124シリーズ
サンプル価格	150円（1000個購入時の参考価格）
サンプル受注開始日	2018年7月3日
パッケージ	・DFN1212-6（1.20×1.20×0.40mm）：maximum dimension ・SOT-23-5（2.90×2.80×1.10mm）
月産規模	200万個
表1　RP124シリーズの概要
