“クラウドベースツール”の実用性と将来性

　ここでもう一度認識しておきたいのが、Fusion 360が「クラウドベース」だという点です。連載第1回でも少し触れたように、データセキュリティの面から、いまだにクラウドへの懸念が拭い切れない方もいらっしゃるかも知れませんが、あらためてクラウドベースツールの実用性と将来性について述べておきます。

　自社内で設計から加工および製造までを行う場合でも、外部からのデータ支給で加工を行う場合でも、異なる3D CAD間のデータ交換は、もっぱら「中間ファイル形式」へ変換して行われており、現在は主にIGESやSTEPが用いられています。また、部品メーカーが公開している3D CADデータも、世に存在する全てのCADのネイティブデータをカバーしているとはいえず、使用しているCADに見合ったフォーマットでのデータが手に入らない場合、中間ファイル形式で入手することになります。

　中間ファイルは、ネイティブデータをそのまま再現できるとは限らず、データによっては、展開時に面データ同士の接合部分に不具合が出る場合があります。そのため、中間ファイルを手に入れたら、これらの不具合が起きていないかのチェックをして、必要に応じてデータを修正しなくてはなりません。

　Fusion 360では、別のCADで作成されたネイティブデータをダイレクトに開くことはできませんが、クラウドにいったんアップロードして、それをFusion 360上で展開して編集、保存することが可能です。通常、中間ファイルに変換してからやりとりしなければならないところを、Fusion 360ではネイティブデータをそのまま受け取ることができます。クラウド経由でのエクスポートでは、各種中間ファイルの他、Inventorのネイティブデータを書き出すこともできますので、「幅広いCADフォーマットに対応できるツール」といえます。

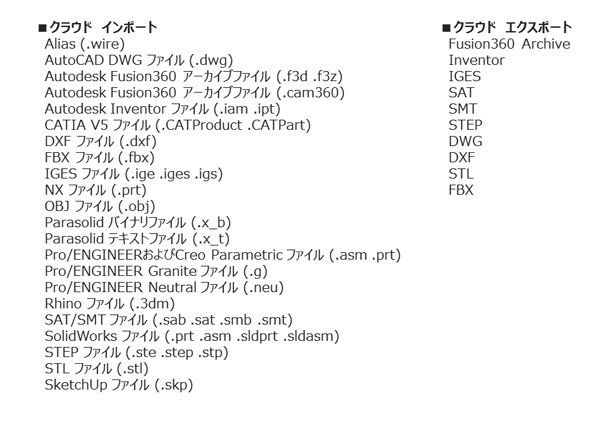

図5　クラウドインポート／エクスポートの対応ファイル形式について

　手順は、入手したネイティブデータをデスクトップなどに保存しておき、データパネル上の［アップロード］ボタンをクリックして、指示に沿って進むだけです。

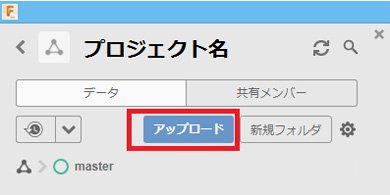

図6　データパネル上の［アップロード］ボタンをクリック

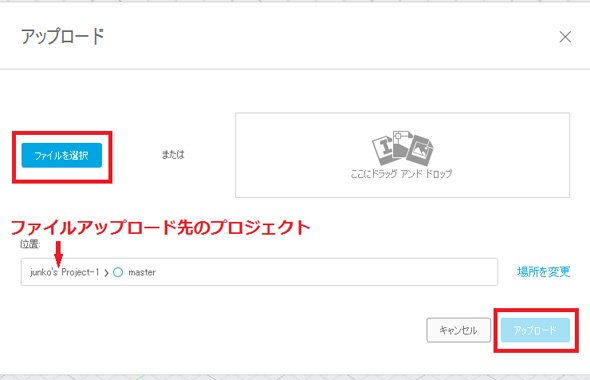

図7　指示に従うだけで簡単にアップロード可能

　Fusion 360で作成したデータをローカルフォルダ（自身のPC）にエクスポートできるファイル形式は、この5種類＋3Dプリント用のSTLファイルの計6種類です。これだけ対応できれば、現場ではまず不都合はありません。

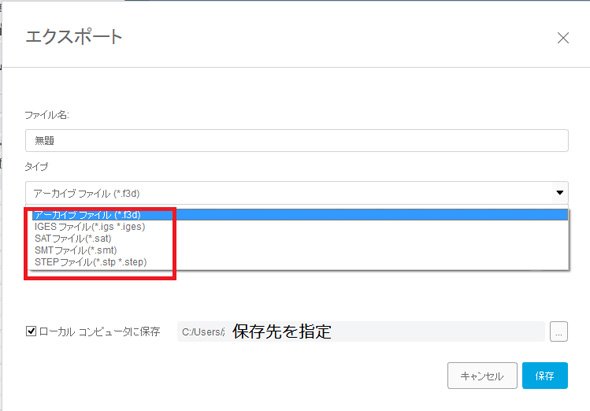

図8　エクスポートは全部で6種類のファイル形式に対応

　従来のように、3Dデータをインターネット経由で相手に送って情報共有するスタイルでは、単に情報を送ったり、受け取ったりするだけで、“3D CADを活用した業務連携”とはいい難いものがあります。

　グローバル化によって国内から海外に拠点が分散されるケースも増える現在の製造業では、企業規模の大小にかかわらず、Fusion 360のようなクラウドツールを利用することで、情報を一方通行から相互通行にでき、さらに特定のメンバー間でリアルタイムの情報共有ができるようになります。今後、企業の枠を超えた協業も増えていくことでしょう。そうした際、おのずとクラウドサービスの需要は高まっていくはずです。
