シリコンラボ DRPバッテリーパックレファレンスデザイン

USB Type-Cバッテリー向けのレファレンスデザイン

シリコン・ラボラトリーズは、各種ポータブル機器のUSB Type-C充電式リチウムイオンバッテリーパック開発を簡素化する、デュアルロールポート（DRP）バッテリーパックレファレンスデザインを発表した。

公開 2017年11月06日 12時00分

更新 2017年12月19日 15時29分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る

　シリコン・ラボラトリーズは2017年10月、スマートフォンなど各種ポータブル機器のUSB Type-C充電式リチウムイオンバッテリーパック開発を簡素化する、デュアルロールポート（DRP）バッテリーパックレファレンスデザインを発表した。開発キット「SLRDK1000」をはじめ、USB Power Delivery（PD）スタック、サンプルコード、回路図、ハードウェアマニュアルなどが含まれている。

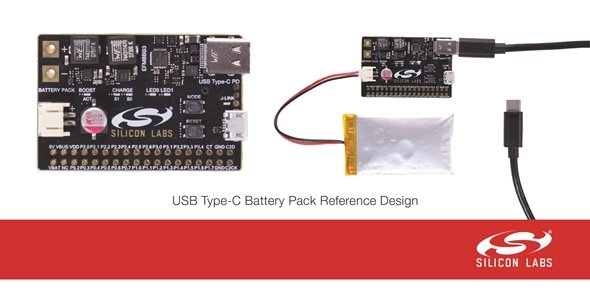

DRPバッテリーパックレファレンスデザイン

◎おすすめホワイトペーパー

エレクトロニクス

&raquo BluetoothやLPWAの測定における課題、ISM帯無線技術の動向と測定について　

&raquo 山積する電気設計者の課題、解決は「標準化」「教育」「ツール活用」にあり　

&raquo 「ARMv8-M」が目指す「セキュアMCU」、その定義と実装　

&raquo 「MIPSの終わり」を告げるAppleの通告

&raquo 孫正義が3兆円で買収した「ARM」、その強さの源泉と未来予想図　

⇒⇒「新着ホワイトペーパー」をチェックする

　DRPバッテリーパックレファレンスデザインは、15W（3A、5V）の電力を供給し、1.8Aで充電する。同社の統合開発環境「Simplicity Studio」に含まれるPDスタックを利用しており、このスタックによって開発者はUSB Type-C メッセージのネゴシエーションと送信を行い、電力を送受できる。

　また、SLRDK1000に搭載のEFM8マイコン（MCU）「Busy Bee」は、PDコントローラーとして機能する。同MCUをPDコントローラーとして利用した場合、内蔵の温度センサーやA-Dコンバーターなどの機能を組み込み、バッテリーパックの温度と電圧を監視して過熱や過充電を防止できる。

　PDスタックはMCUの一部機能しか利用しないため、レギュレーターや電源ICの制御、方向検出、スイッチ制御、ステータスによる他のホストの更新などで、多くのペリフェラル機能、メモリ、プロセッサ処理能力を活用できる。
