マキシム MAX77756

Type-C機器の電池寿命を延長する降圧コンバーター

Maxim Integrated Productsは最大出力電流500mAのステップダウンコンバーター「MAX77756」を発表した。同製品を使用することで、ポートコントローラー用の常時オン（1.8V、3.3V、5V）デジタル電源レイルを生成できる。

公開 2017年09月01日 12時00分

更新 2018年07月26日 15時16分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　Maxim Integrated Products（マキシムインテグレーテッドプロダクツ）は2017年8月、最大出力電流500mAのステップダウンコンバーター「MAX77756」を発表した。2.33×1.42mmの15ピンWLPパッケージで提供され、1万個以上購入時の単価は0.65米ドル。開発キット「MAX77756EVKIT」の単価は70米ドル。出力電圧は、出荷時に1.8V、3.3V、5Vのいずれかで設定できる。

◎おすすめホワイトペーパー

エレクトロニクス

&raquo BLDCモーターのメリットと課題解決　

&raquo 電子部品の筋肉「パワー半導体」の基礎知識　

&raquo 「電源設計」の基本手順とテスト要件　

&raquo いまさら聞けないジャイロセンサー入門

&raquo モーター制御に欠かせない「エンコーダ」その基礎から応用まで　

⇒⇒「新着ホワイトペーパー」をチェックする

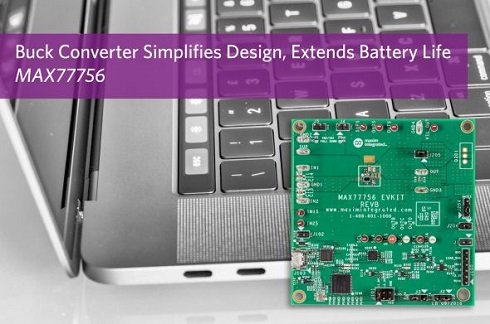

ステップダウンコンバーター「MAX77756」

　入力電圧は3～24Vで、全VBUS範囲（5～20V）およびVBATT（2S、3S、4Sリチウムイオン）で動作する。USB Type-C製品は常時オンの3.3Vレールを生成してUSB挿入を検出するが、MAX77756を使用することで、ポートコントローラー用の常時オン（1.8V、3.3V、5V）デジタル電源レールを生成できる。

　電源マルチプレクサを内蔵し、最大効率は92％を達成。自己消費電流は20μAで、アイドル時の消費電力を削減してバッテリー寿命を延長できる。また、短絡および熱保護、突入電流を最小限に抑える8ミリ秒の内部ソフトスタートを搭載。最大26Vの入力スタンドオフ電圧も備えた。オプションのI2Cシリアルインタフェースにより、出力電圧は1.5～7.5Vの範囲で50mVステップで調整できる。
