マキシム MAX20078

低EMIと高速応答時間を提供する車載用LED制御IC

Maxim Integrated Productsは車載向けの高輝度LEDコントローラー「MAX20078」を発表した。低電磁干渉（低EMI）と高速応答時間により、高度な照明の設計に対応できる。

100k～1MHzのスイッチング周波数

　Maxim Integrated Products（マキシム インテグレーテッド プロダクツ）は2017年6月、車載向けの高輝度LEDコントローラー「MAX20078」を発表した。低電磁干渉（低EMI）と高速応答時間により、高度な照明の設計に対応できる。

⇒⇒「新着ホワイトペーパー」をチェックする

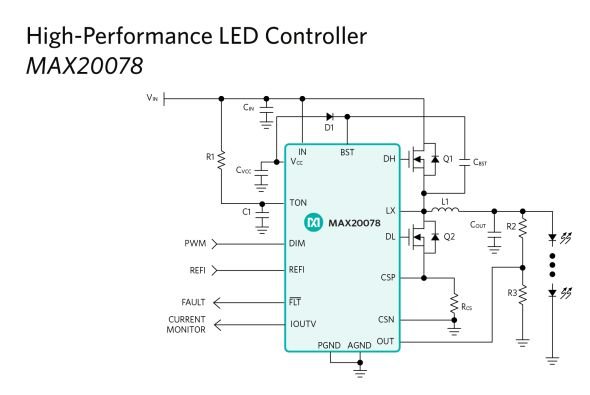

　独自の平均電流モード制御方式により、インダクター電流を安定化する。制御ループ補償が不要で、スイッチング周波数は100k～1MHzの範囲で設定できる。アナログとPWMの両方の調光を内蔵しており、広い調光比によって高コントラスト比を可能にした。

　また、ローサイド同期NチャネルMOSFETの電流を検出することで、インダクター電流を検出できる。ハイサイドゲートドライバーとローサイドゲートドライバーは、2Aのピークソースとシンク電流能力を備えた。

　ストリング内の個別LEDの短絡時やオープン時に電流安定化を維持でき、マトリクス照明にも対応。高速応答の制御ループにより、オーバーシュートとアンダーシュートを防止する。

　入力電圧範囲は4.5～65Vで、動作温度範囲は－40～125℃。パッケージは、3×3mmの16ピンTQFN、または16ピンTSSOP。評価キット「MAX20078EVKIT」も提供する。
