ルネサス エレクトロニクス RZ/Nシリーズ
主要フィールドバスと冗長プロトコルにワンチップ対応する通信プロセッサ
ルネサス エレクトロニクスが、EtherCATなど主要フィールドバスと冗長ネットワークプロトコルにワンチップで対応する産業ネットワーク用通信プロセッサ「RZ/Nシリーズ」を販売する。
ルネサス エレクトロニクスは産業ネットワーク用通信プロセッサ「RZ/Nシリーズ」を開発。日本国内向けには2017年8月よりサンプル並びソリューションキットの出荷を開始する。
新製品は32ビットマイコンとRTOSおよびイーサネットアクセラレータを統合した同社の通信IP「R-INエンジン」を中核に、5ポートのギガビットイーサネットスイッチを組み合わせ、ネットワークスイッチやゲートウェイ、PLC、リモートI/Oユニットなどの産業ネットワーク機器に向けて提供する。

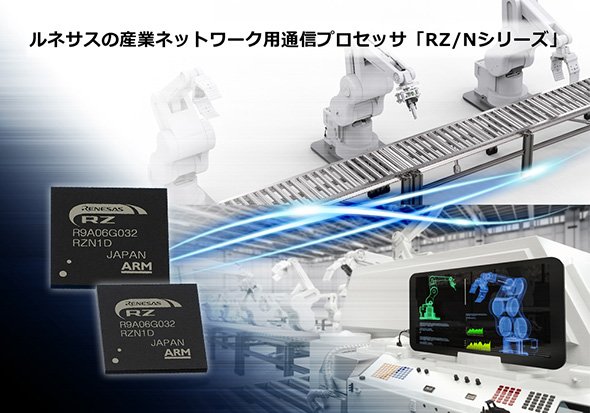

産業ネットワーク用通信プロセッサ「RZ/Nシリーズ」
生産現場では制御装置と機器間を結ぶフィールドネットワークと制御機器間を結ぶコントロールネットワークが用いられており、前者においてはEtherCAT、EtherNet/IP、ETHERNET Powerlink、PROFINET、Sercos、CANopenなどが使用され、後者にはRSTP（Rapid Spanning Tree Protocol）、PRP（Parallel Redundancy Protocol）、HSR（High-Availability Seamless Redundancy）などといった冗長ネットワークプロトコルが用いられている。
これらネットワーク技術は統合されておらず、生産機器の開発に際してはそれぞれのネットワーク（プロトコル）に応じたデバイスの採用が求められている。新製品はフィールドネットワークと冗長ネットワークプロトコルの双方をサポートしており、ワンチップで産業用ネットワーク機器の開発が行える。
R-INエンジンはARM Cortex-M3に実装されており、各プロトコルベンダーから提供が予定されているプロトコルスタックとルネサスが提供する汎用APIを組み合わせることで、さまざまなプロトコルに対応する。対応するフィールドバスはPROFINET、ETHERNET Powerlink、EtherCAT、EtherNet/IP、Sercos III、CC-Link IE Field Basicとなる。
製品は「RZ/N1Dグループ」「RZ/N1Sグループ」「RZ/N1Lグループ」と3種類が用意されておりメインCPU（Cortex-M3 最高125MHz）と対応するフィールドバスは共通だが、アプリケーションCPUやメモリ、対応する冗長化機能、パッケージに差異がある。冗長化機能については最上位品のRZ/N1Dグループのみ、HSRとPRPに対応する。
| 製品名 | RZ/N1Dグループ | RZ/N1Sグループ | RZ/N1Lグループ |
|---|---|---|---|
| アプリケーションCPU | Cortex-A7 デュアル（最高500MHz） | Cortex-A7 シングル（最高500MHz） | ―― |
| 通信CPU | Cortex-M3 最高125MHz | ||
| R-INエンジン | R-IN Engine（HW-RTOS HW Ethernet Accelerator） | ||
| DDR | 16bit DDR 2/DDR 3 | <2 | |
| 内蔵SRAM | 2MB SRAM / ECC | 6MB SRAM / ECC | |
| 産業ネットワーク | PROFINET、ETHERNET Powerlink、EtherCAT、EtherNet/IP、Sercos III、CC-Link IE Field Basic | ||
| 通信冗長化機能 | （オプション）PRP、HSR | （オプション）PRP | ―― |
| セキュリティ | （オプション）暗号化エンジンなど | ―― | |
| パッケージ | 400ピンLFBGA、324ピンLFBGA | 324ピンLFBGA、196ピンLFBGA | 196ピンLFBGA |
