現場を支え、改革を支える機能強化

　「CADの成果物は図面である。SOLIDWORKSは機械系CADとして広く認知されているが、今後は2次元、3次元の図面に加え、電気図面についても強化していく」（吉田氏）という。

　SOLIDWORKS 2017では、2次元図面の編集に関する非常に多くの機能強化がなされている。代表的なものとしては、輪郭を強調した表示強化である。こちらは断面図の表示などに役に立つという。また、3次元モデルのコピー作業の負荷を軽減する図面ビューのミラーリング機能などが含まれている。

　3次元図面に関する機能要望も反映されている。新バージョンでは、SOLIDWORKSのCADの機能である「DimXpert」を強化。これまで形状のエッジや点を選択しないと寸法を入れられなかったが、中心の基準面や参照面などに寸法を入れられるようになった。また、3次元図面の運用を支援するために、修正前・後の差分をハイライトで表示する機能を「SOLIDWORKS MBD」に追加した。昔のバージョンの図面と見比べて更新しているか（漏れがないか）どうかを簡単に確認できるようになった。

電気図面のための新製品「SOLIDWORKS PCB」

　さらに、電気図面をより効率的に編集してもらいたいと考え、プリント基板の設計を支援する新製品「SOLIDWORKS PCB」を2017年春に提供する。同製品には、回路図のエディット機能と回路図に基づいたプリント基板のレイアウト検討機能が実装されているという。「SOLIDWORKSブランドとして提供するので、電気図面の情報とメカ設計の情報を連動しながら設計が進められる」（吉田氏）。

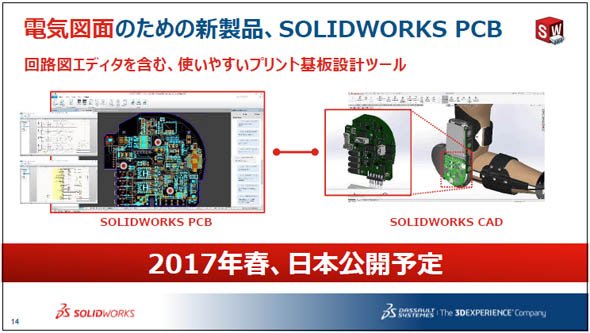

SOLIDWORKS PCBについて（出典：ソリッドワークス・ジャパン）

創造力を刺激する機能強化

　その他、「SOLIDWORKS Simulation」の機能強化として、SOLIDWORKSのグラフィックス領域でシミュレーション結果を表示し、関係者間のコミュニケーションを助ける機能が強化された。また解析速度の向上や、使用マシンの負荷軽減を目的に他のPCのリソースを有効活用できるオフロード機能（「SOLIDWORKS Simulation Premium 2017」で利用可能）が追加されている。

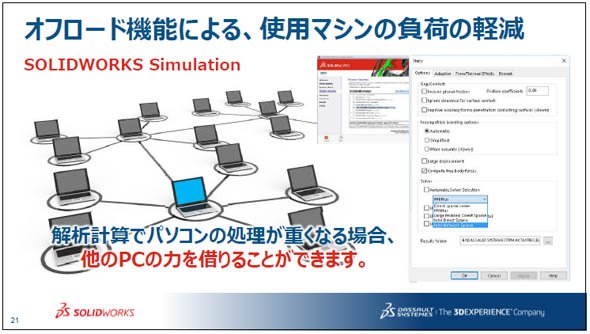

オフロード機能について。自分のマシンとクライアントマシン（処理を手助けするマシン）については、“1対多”の関係で、社内のネットワークにある他のマシンの力を借りて、計算処理を分散することができる（出典：ソリッドワークス・ジャパン）

　さらに、2016年から提供を開始している「SOLIDWORKS Visualize」の機能強化として、SOLIDWORKS Motionアニメーションを直接変換して、SOLIDWORKS Visualizeに取り込める機能が追加された。こちらの機能は「SOLIDWORKS Visualize Professional 2017」に追加されたもので、既存のSOLIDWORKS資産からリアルなプレゼンテーションが行えるようになる。

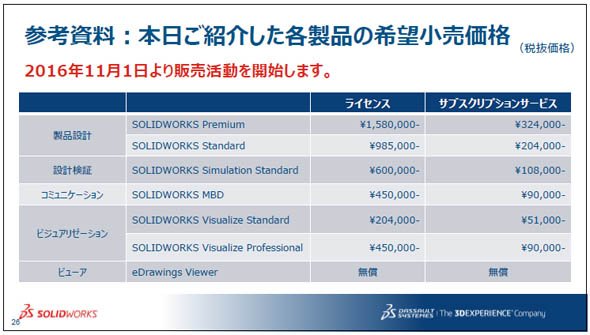

　以下、新製品のラインアップと販売価格について示す。
