ネットアップ NetApp FAS
日立建機、3次元CADを稼働させるVDI環境にオールフラッシュ構成のストレージシステムを採用
ネットアップは、日立建機が3次元CADを稼働させる仮想デスクトップ（VDI）環境に、オールフラッシュ構成のNetApp FASシステムを採用したと発表した。
イメージ：日立建機のホイールローダー（出典：日立建機）
ネットアップは2016年5月17日、日立建機が3次元CADを稼働させる仮想デスクトップ（VDI：Virtual Desktop Infrastructure）環境に、オールフラッシュ構成のNetApp FASシステムを採用したと発表した。
これまで、日立建機はパワーショベル、ダンプトラック、ホイールローダー、クレーンといった建設機械などの製品設計・解析のためのエンジニアリング端末として、3次元CAD向けの約400台の端末を含め、合計500台以上のクライアント環境を運用していた。しかし、製品ラインアップの多様化、設計スタッフの拡充、大型ワークステーションによる設置スペースの増大や、スタッフ拡充に伴うクライアント端末の管理工数の増加、端末の稼働率の低下といった多くの課題を抱えており、これらの解決が急務であったという。
こうした課題の解決に向けて日立建機では、機密性の高い設計データを保護するためのセキュリティ対策やWindows XPのサポート終了、そして仮想GPU（vGPU）の進化なども考慮し、3次元CADを稼働させるVDIの導入を決定。さまざまなストレージ製品と比較・検討した結果、VDI環境での運用実績やマルチプロトコルへの対応、導入コストなどを総合的に判断し、SSDのみを搭載したオールフラッシュ構成のNetApp FASシステムを採用するに至った。
日立建機の要件を満たす、オールフラッシュ構成のNetApp FASシステム
■日立建機が3次元CADを稼働させるVDIのストレージ基盤に求めた要件
- 従来のワークステーション導入時の設置スペース、稼働率、運用管理に関する課題の改善
- 新たに構築した3次元CADが稼働するVDIについて、将来のシステム拡張に柔軟に対応できるストレージ環境の構築
- 性能要件の厳しい3次元CADアプリケーションのワークロードにも耐えられる高性能ストレージ
また、オールフラッシュ構成のNetApp FASと、Ciscoのサーバ／ネットワークスイッチを組み合わせた事前検証済み統合インフラ「FlexPod」の構成を採用することで、VDIのアクセス性能と効率性を向上。HDD／オールフラッシュ／ハイブリッドのそれぞれのストレージ特性を活用することで、将来的にVDI、ファイルサーバ、バックアップなど、さまざまな用途や柔軟なシステム拡張にも対応可能なストレージ環境を実現した。
■ネットアップ製品の導入メリットについて
- オールフラッシュ構成のNetApp FASを採用したことで、アクセス性能と効率性に優れたストレージ環境を構築
- 将来的にHDD構成やフラッシュとHDDを組み合わせたハイブリッド構成、そして新たに採用したオールフラッシュ構成のそれぞれのストレージ特性を活用することで、VDI、ファイルサーバ、バックアップなどさまざまな用途での共用にも対応可能
- 「SnapMirror」を導入して拠点間を連携させることで、事業継続のための災害対策環境へとスムーズに発展可能
全てのワークステーションをVDI上で稼働する3次元CAD環境へ
日立建機では2018年度までに全てのワークステーションを、VDI上で稼働する3次元CAD環境へと移行する計画で、今回オールフラッシュ構成のNetApp FASを採用したVDI環境は、2015年8月末にサービスインを予定している。

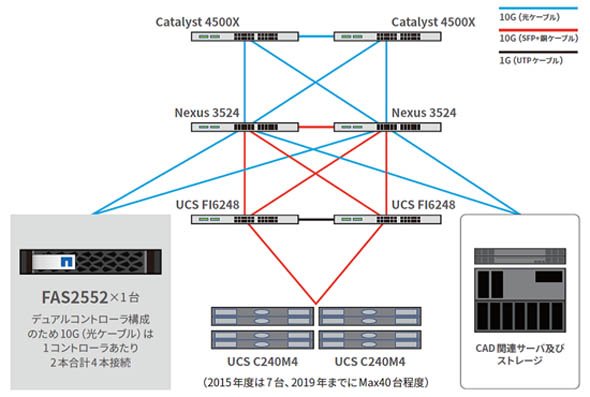

ストレージシステムとしてアクティブスタンバイ構成の「NetApp FAS2552A」（2ノードHAクラスタ）を導入し、12台の400GB SSDでオールフラッシュ領域（実容量1.7TB）を確保。加えて、ボリューム全体で「NetApp Deduplication」を適用することにより、約64％（2016年3月時点）のデータ重複排除率を達成しているという。
今後は、VDIへの完全移行に向けたサーバ増設計画に伴い、ストレージのさらなる拡張も検討。加えてファイルサーバの更新時期も間近に控えることから、追加でネットアップのストレージを導入し、ストレージクラスタを構成することで、VDI、ファイルサーバ、バックアップなどそれぞれのストレージ特性を生かした用途での共有も視野に入れているという。また、遠隔地の拠点にバックアップ用のストレージを配置し、ネットアップのSnapMirrorを活用した災害対策環境への発展も検討しているとのことだ。
