Linear Technology LTC3130／LTC3130-1

暗電流1.6μAの同期整流式昇降圧DC-DCコンバーター

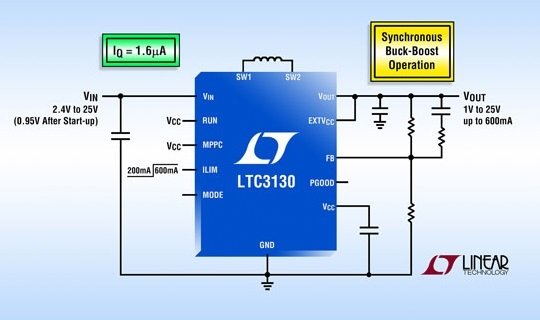

リニアテクノロジーは、暗電流1.6μAの同期整流式昇降圧DC-DCコンバーター「LTC3130」「LTC3130-1」を発売した。

最大95％の効率を達成

　リニアテクノロジーは2016年8月、暗電流1.6μAの同期整流式昇降圧DC-DCコンバーター「LTC3130」「LTC3130-1」を発売した。入力電圧範囲は2.4～25Vで、出力電圧範囲は1～25Vとなっている。出力電圧より高い、低い、等しい入力電圧でも、安定した出力を供給できるという。降圧モードでの出力電流は、600mAとなる。LTC3130は出力電圧を調整可能で、LTC3130-1では1.8V、3.3V、5V、12Vの固定出力電圧を備えた。

　両製品は、低RDS（ON）のNチャネルMOSFETを4つ内蔵し、最大95％の効率を達成している。バーストモード動作では、暗電流を1.6μA（無負荷時は1.2μA）に低減。暗電流が小さいため、コンバーターを7.5μWの電源で起動できる。バーストモード動作を無効にすれば、低ノイズの連続スイッチングも可能としている。

　また、独自の昇降圧トポロジーを採用し、全ての動作モードで低ノイズ、ジッタフリーのスイッチングを可能にした。プログラム可能な最大電力点制御（MPPC）機能も内蔵し、太陽電池などの電源からでも最大電力を確保できる。

　両製品は、3×4mmの20ピンQFNパッケージと16ピンMSOPパッケージで供給される。1000個購入時の参考単価は、Eグレードが3.35米ドルからである。E／Iグレードデバイスの動作温度範囲は、－40～＋125℃となっている。
