Linear Technology LTM4631

デュアル10A／シングル20Aのパワーモジュール降圧レギュレーター

リニアテクノロジーは、デュアル10Aまたはシングル20Aのパワーモジュール降圧レギュレーター「LTM4631」を発売した。

公開 2016年09月01日 10時00分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

1.91mmの超薄型LGAパッケージ

　リニアテクノロジーは2016年8月、デュアル10Aまたはシングル20Aのパワーモジュール降圧レギュレーター「LTM4631」を発売した。

　LTM4631は、共通のヒートシンクの下、FPGAなどの負荷のすぐ近くに設置することが可能だ。16×16×1.91mmの超薄型LGAパッケージに収容されているので、PCBの裏面に実装でき、PCB表面のスペースをDDR-QDRメモリやトランシーバーICなどの部品に充てることができる。

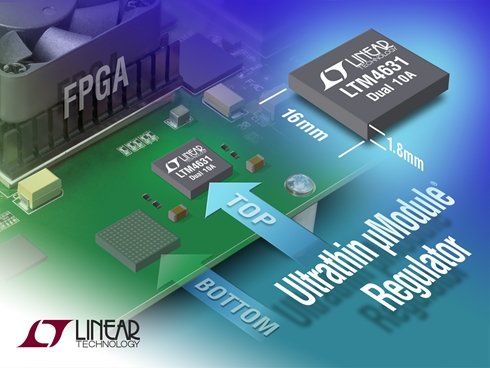

LTM4631の製品イメージ

　アプリケーションには、組み込みシステム、データ・ストレージ・システム、ゲートウェイ・コントローラー、40G～100Gビット/秒ネットワーク装置のプラグイン・カードやメザニン・カードなどがある。

出力電流分担により20A～40A供給も

　また、過電圧および過電流保護機能を特長とする。入力電圧範囲は4.5V～15Vと広く、全DC出力電圧誤差は－40℃～125℃で最大±1.5％であり、0.6V～1.8Vの出力電圧を安定化する。2つの出力は180°位相をずらして動作し、それぞれの出力が10Aを供給可能だ。また、出力電流を分担すれば20Aを供給できる。さらに2個のLTM4631を接続して電流を分担することにより、入力・出力リップル電流を最小限に抑えながら、最大40Aを供給することもできる。

　参考単価は1000個購入時で24.88ドルから。同社の国内販売代理店経由で販売される。
