Texas Instruments UCC21520
強化絶縁性能を備えた2チャンネル内蔵の絶縁型ゲートドライバー
日本テキサス・インスツルメンツは、強化絶縁性能を備えた2チャンネル内蔵の絶縁型ゲートドライバー「UCC21520」を発表した。
6ナノ秒の立ち上がり時間
日本テキサス・インスツルメンツは（日本TI）2016年7月、5.7kVRMSの強化絶縁性能を備えた2チャンネル内蔵の絶縁型ゲートドライバー「UCC21520」を発表した。高電圧アプリケーション向けで、最大12.8kVのサージ耐性や100V/ナノ秒を超える同相過渡耐性を提供する。
UCC21520は、ローサイド、ハイサイド、もしくはその両方やハーフブリッジの電源管理などの設計を使用目的とする。伝搬遅延時間は19ナノ秒で、最も厳密な5ナノ秒未満のチャネル間の遅延時間一致特性により、高い電力密度と高効率を可能にした。
高周波スイッチングモードの各種アプリケーションにおいては、1.8nFの容量性負荷に対して6ナノ秒の立ち上がり時間と7ナノ秒の立ち下がり時間を提供。4Aのソース電流と6Aのシンク電流により、スイッチング損失を低減可能という。

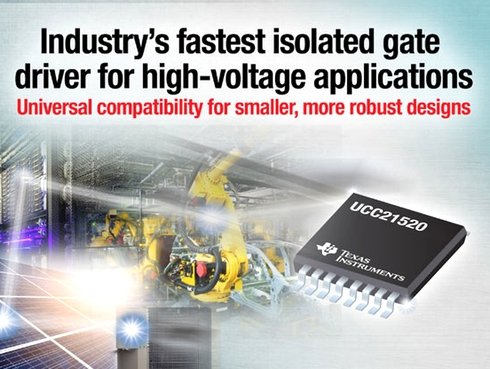

絶縁型ゲートドライバー「UCC21520」
入力電圧は3～18Vで、プログラマブルのデッドタイム制御や2チャンネル内蔵、出力の並列化により、1個のデバイスで複数のアプリケーションに対応する。低静止時電流は1mA/チャンネルと低消費電力のため、エネルギー効率を向上できる。
1000個購入時の単価は2.40米ドルで、16ピンSOICワイドボディーパッケージで供給される。評価モジュール「UCC21520EVM-286」も提供している。
