SIIセミコンダクタ S-82A1／S-82B1

1セル用リチウムイオンバッテリー保護ICの新シリーズ

エスアイアイ・セミコンダクタは、1セル用リチウムイオンバッテリー保護ICの新シリーズ2種を発売した。

公開 2016年06月03日 10時00分

更新 2018年07月13日 18時31分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

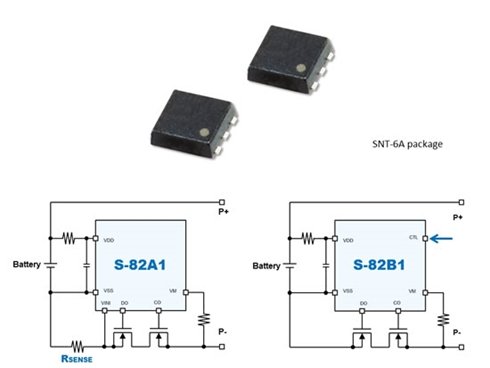

　エスアイアイ・セミコンダクタは2016年5月、1セル用リチウムイオンバッテリー保護ICの新シリーズを発売した。外付け過電流検出抵抗を用いて高精度な過電流検出を可能とする「S-82A1」シリーズと、充放電制御信号入力端子により外部から充放電制御ができる「S-82B1」シリーズの2種類となっている。

併せて読みたいお薦めホワイトペーパー：

放電過電流／充電過電流検出電圧±3mV

　両シリーズの放電過電流／充電過電流検出電圧は±3mVで、いずれも10mVから設定が可能。より小さな抵抗値の過電流検出抵抗を選択できるため、保護回路の発熱を抑えることができる。動作時消費電流は標準2.0μA、動作温度範囲は－40℃～85℃である。

　S-82B1シリーズでは、充放電制御信号入力端子にPTCサーミスターを接続すれば、高温時にバッテリーパックの充放電を禁止する温度保護機能を追加できる。また、バッテリーパックが接続された状態でも、充放電を禁止にすることで、バッテリーパックを外した状態を模擬でき、機器の消費電流のテストが容易になるという。
