アールエスコンポーネンツ XMC4800

産業機器間のEtherCAT接続を可能にするマイコン／開発キット

アールエスコンポーネンツは、Infineon TechnologiesのEtherCAT機能を搭載したARM Cortex-Mベースのマイコン／開発キット「XMC4800」シリーズの取り扱いを開始した。

公開 2016年04月19日 10時00分

更新 2018年08月17日 16時08分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　アールエスコンポーネンツは2016年4月、Infineon TechnologiesのEtherCAT機能を搭載したARM Cortex-Mベースのマイコン／開発キット「XMC4800」シリーズの取り扱い開始を発表した。

　同シリーズは、産業機器間のEtherCAT接続を可能にするマイコンおよび開発キットで、製造設備のIoT（Internet of Things：モノのインターネット）化を支援し、スマートファクトリーの実現に貢献する製品。EtherCAT接続が容易に行えるだけでなく、専用ASIC、メモリ、発振器などが不要となり、基板の省スペース化にも貢献する。

◎「EtherCAT」関連記事～通信規格、動向、モジュール、SoC、ドライバ～など

&raquo あなたは若手社員に「EtherCAT」について正しく説明できますか？

&raquo 伸長する産業用ネットワーク、イーサネット系がフィールバスを抜く

&raquo EtherCATなど10種類以上の産業用通信規格をサポートするネットワークSoC

&raquo EtherCAT対応の4軸一体型ドライバ

&raquo 産業機器間のEtherCAT接続を可能にするマイコン／開発キット

⇒ 新着記事をチェックする

　EtherCATは、イーサネットをベースとしたFA・産業用途向けネットワーク通信規格。正確な同期、異常の診断、機能的な安全性を確保できるソリューションとして注目され、他のバスシステムよりもCPU負荷を低く抑えることもできる。

さまざまな装置／設備アプリケーションに適用可能

　同シリーズでは、専用ロジックを搭載しているため、DSP、FPU、144MHz Cortex-Mコアといった処理能力をアプリケーションに割り当てることが可能。製造機器、スマートビル、医療機器、建設機械、太陽光・風力発電などのさまざまな装置／設備アプリケーションに使用できるという。

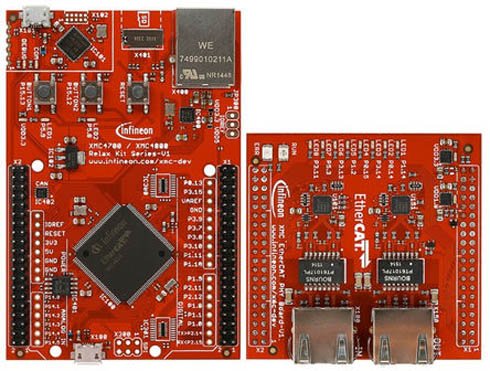

Infineon TechnologiesのEtherCAT機能を搭載したARM Cortex-Mベースのマイコン／開発キット「XMC4800」シリーズ

　同シリーズは最大352KBのRAMと最大2MBのオンチップフラッシュメモリを搭載。入出力も充実しており、256のメッセージオブジェクトを備えた6つのCANノード、高性能ADC、DAC、デルタシグマ復調器モジュール、モータ制御用および汎用の取得・比較ユニット、サーボモータ位置検出インタフェース（POSIF）、安全重視の用途向けウィンドウウォッチドッグタイマー（WWDT）、システム制御ユニット（SCU）などの重要なオンチップリソースを搭載。Ethernet MAC、USBホストFull-Speed OTG機器、LEDおよびタッチセンサー式コントローラー、SDIO／MMCインタフェース、6つのユニバーサルシリアルインタフェースチャネルも統合されている。

　Infineon製マイコン「XMC4000」シリーズとピン互換およびソフトウェア互換なので、既存XMC4000ベースの基板でハードウェアの評価が行える。また、EtherCATの性能を最大限に引出せるよう、Infineonの統合開発環境「DAVE」に対応した評価用の無料サンプルコードや、Beckhoff スレーブスタックツールを利用できる。

　同シリーズには、IC単品（パッケージタイプ：「LPQFP100」「LPQFP144」「LFBGA196」から選択可）と評価キットがあり、いずれも「RSオンライン」から購入可能だという。
