IP67規格に準拠
日本モレックス、1.80mmピッチ防水型「Squba電線対電線用コネクター」を発表
日本モレックスは、最大6.0Aの電流に対応し、IP67規格に準拠する「Squba防水型電線対電線用コネクターシステム」を発表した。
日本モレックスは2018年8月7日、最大6.0Aの電流に対応し、IP67規格に準拠する「Squba防水型電線対電線用コネクターシステム」を発表した。
同製品は1.80mmピッチの小型サイズで、嵌合状態を保持するポジティブラッチの形状を薄く設計しているため、電線の引っ掛かりによる損傷を防ぐことができる。また、防水シールキャップが装着されているため、組み立て作業時、輸送時および使用中においてコネクターを損傷から保護すると同時に、防水シールの破損を防止する。

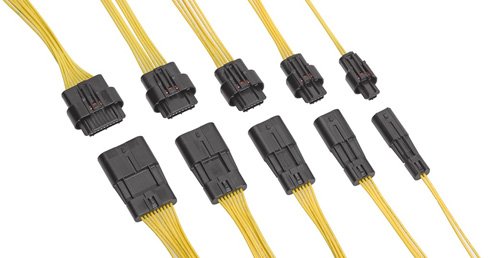

Squba防水型電線対電線用コネクターシステム（出典：日本モレックス）
主な特長は以下の通りである。
- IP67に準拠し、ほこりや水の侵入を防ぎ、信頼性の高い接続を実現
- 1次ロックにより30Nの端末保持力を発揮
- 電線を包み込むように固定するラップアラウンド型の圧着端子を採用することで、防水シールの損傷を防止
製品ラインアップは2～10極をそろえ、動作温度範囲は－40～105℃に対応。同種の防水型コネクターと比較して、狭ピッチおよび広範な極数展開を特徴とし、湿気やほこりに対する耐久性が要求され、コネクターの実装スペースに制約のある用途に適している。
ラップアラウンド型の圧着端子（出典：日本モレックス）
具体的には、バス、フォークリフト、トラックなどの商用車用途、HVAC、液体ディスペンサー、屋外照明、セキュリティシステムなどの民生品の他、食品加工装置、工業用コントローラー、工業機械やモーターといったFA用途に最適だという。
