日本航空電子工業 JN14シリーズ

オールプラスチックで軽量化、低背型コネクター

日本航空電子工業は、オールプラスチックによって軽量化した低背型コネクター「JN14」シリーズを発表した。ねじ止めで筐体に固定する嵌合（かんごう）固定方式を採用し、取り付け高さを抑えて小型・低背化した。

公開 2017年10月27日 12時00分

[TechFactory]

印刷する連載新着通知を受け取る

　日本航空電子工業は2017年9月、オールプラスチックによって軽量化した低背型コネクター「JN14」シリーズを発表した。サーボモーターのI/Oとして必要となる電源用の4芯、ブレーキ用の2芯、エンコーダー用の9芯をそろえ、40mm以上の小型モーターに対応する。金属製筐体タイプの小型サーボモーターの他、工作機械、ロボット、通信機器など、各種産業機器での用途を見込む。

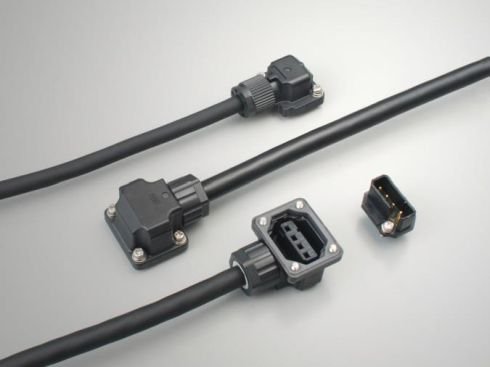

低背型コネクター「JN14」シリーズ

◎おすすめホワイトペーパー

エレクトロニクス

&raquo BluetoothやLPWAの測定における課題、ISM帯無線技術の動向と測定について　

&raquo 山積する電気設計者の課題、解決は「標準化」「教育」「ツール活用」にあり　

&raquo 「ARMv8-M」が目指す「セキュアMCU」、その定義と実装　

&raquo 「MIPSの終わり」を告げるAppleの通告

&raquo 孫正義が3兆円で買収した「ARM」、その強さの源泉と未来予想図　

⇒⇒「新着ホワイトペーパー」をチェックする

　レセプタクルとプラグの嵌合は、ねじ止めで筐体に固定する嵌合固定方式を採用。取り付け高さを抑えて小型・低背化し、接続強度を高めた。また、部品の組み方によってケーブルの引き出し方向を180度反転可能なプラグフード構造を用いて、用途に応じて選択できる。

　電源用の4芯レセプタクルは、アースコンタクトと接続したねじ止めで金属製の筐体に固定する。これにより、コネクターの取り付けと同時に筐体へのアース接続も確保できる。また、2芯、9芯レセプタクルは、上からスナップインするだけで筐体へ取り付けが可能だ。

　定格電圧は、4芯が220VAC、2芯および9芯が100VAC。定格電流は、4芯が7A/芯以下、2芯および9芯が1A/芯以下となる。AWG＃18～＃28に対応し、適合ケーブル径は4芯および2芯ではφ6.6～φ7.0、9芯がφ3.6～φ4.8。TUV、ULus／cULの安全規格に対応し、コネクター嵌合時にIP67の防水性能を備えた。使用温度範囲は－40～125℃、挿抜寿命は50回となっている。
