HMDの画質を改善、DNPの画素隠蔽フィルム

ヘッドマウントディスプレイ（HMD）で、よりリアルな映像を視聴したい――。HMDの画質を改善できる画素隠蔽フィルムを、大日本印刷が開発した。

公開 2017年09月20日 12時00分

著者

提供：EE Times Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る

光の拡散を制御、視覚的な没入感を高める

　大日本印刷（DNP）は2017年9月、ヘッドマウントディスプレイ（HMD）用の画素隠蔽フィルムを開発したと発表した。ブラックマトリックス領域のみを見えにくくすることで、画質を改善する。

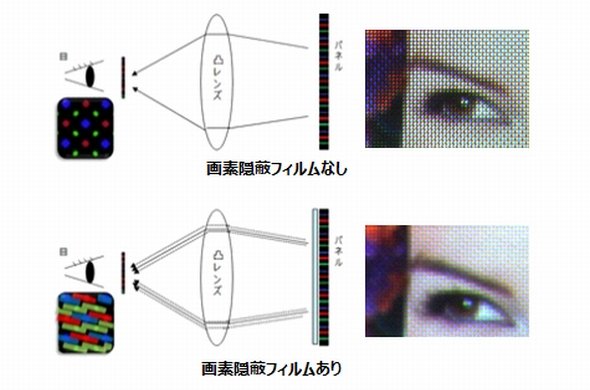

HMDで視聴した映像の一例。開発した画素隠蔽フィルムを装着した場合（下）と、装着していない場合（上）の見え方出典：DNP

◎おすすめホワイトペーパー

エレクトロニクス

&raquo 「シリコンが帰ってきた」――高まる電子設計と機能検証の重要性　

&raquo 孫正義が3兆円で買収した「ARM」、その強さの源泉と未来予想図　

&raquo 半導体動向が明らかにした、スマートフォンとIoTハブの類似性　

&raquo 計測機メーカーから見た5G（第5世代移動通信）とその現状

&raquo 白物家電設計におけるモータードライバICとIPM技術の最新動向　

⇒⇒「新着ホワイトペーパー」をチェックする

　HMDを利用したVR（仮想現実）システムは、ゲーム機器をはじめさまざまな用途で注目されている。現行のHMDは内蔵した小型ディスプレイに表示された映像を、単層のマクロレンズなどを用いて均等に拡大し、視聴する仕組みである。

　このため、画素自体も拡大されてしまい、映像の鮮明性を損なうという課題があった。その理由は、縦横配列の長さが異なる色領域の場合、均等に拡大するとRGBの間に設けているブラックマトリックスまで見えてしまうか、隣接する色同士が混じり合うという現象が生じるからだ。

　そこでDNPは、HMD内に装着するフィルムを新たに開発した。このフィルムを用いると、光の拡散を極めて精密に制御することができる。この技術により、RGBの色領域は拡大されるが、ブラックマトリックス領域は見えにくくなるという。これによって、HMDの画質を改善し、よりリアルな映像を視聴することが可能となった。

　新開発のフィルムは、微細加工を行った2層レンズにより3色の色領域のさまざまなパターン配列に対応することが可能で、設計の自由度も高いという。このため、専用ゴーグルだけでなく、スマートフォンなどを装着するHMDにも組み込むことが可能である。

　DNPは開発したフィルムの供給は2017年中にも始める。同社は2021年度までに、年間50億円以上の売り上げ規模を目指す計画である。
