新日本無線 MUSES03

1回路なのに2チップ！超豪華な音響用オペアンプ

新日本無線が高音質重視のオーディオ用1回路入りオペアンプ「MUSES03」を販売開始した。2チップ構成など音質劣化を防ぐ工夫を施している。

公開 2017年06月15日 12時00分

著者

提供：EE Times Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る

MUSESシリーズ最高の音質を実現し製品化

　1回路入りのオーディオオペアンプなのに、2チップ構成を採用した――。

　新日本無線は2017年3月24日、高音質を追求したオーディオ用半導体デバイス製品群「MUSES」（ミューズ）のフラグシップ製品として、1回路入りJ-FET入力のオーディオ用オペアンプ「MUSES03」を発売した。2009年から展開するMUSES製品の中で「最も高音質を実現するオペアンプ」（同社）とする。

◎おすすめホワイトペーパー

エレクトロニクス

&raquo BLDCモーターのメリットと課題解決　

&raquo 電子部品の筋肉「パワー半導体」の基礎知識　

&raquo 「電源設計」の基本手順とテスト要件　

&raquo いまさら聞けないジャイロセンサー入門

&raquo モーター制御に欠かせない「エンコーダ」その基礎から応用まで　

⇒⇒「新着ホワイトペーパー」をチェックする

　MUSESは、原音を忠実に再現するという意味合いの高音質を最優先して開発した半導体デバイス製品ブランド。生産性や価格といった半導体デバイス開発で考慮すべき要件を度外視するとともに、デバイス性能を示す数値よりも人の聴覚に頼った評価方法を徹底し、音にこだわり抜いて開発しているという。

MUSESシリーズの開発コンセプト（クリックで拡大）出典：新日本無線

2チップ構成、フルバランス型差動増幅回路を採用

　これまで最も音質を優先し、追求したフラグシップ製品としては、2回路入りのオペアンプ2製品（「MUSES01」と「同02」）を製品化し、高級オーディオ機器向けに展開してきた。「1つのデバイスでステレオの左右両チャンネルに対応する2回路入りオペアンプの方が市場規模は大きいが、音質を高めるために左右両チャンネルの回路を分けて構成する高級オーディオも一定数あり、MUSESで1回路入りオペアンプが欲しいという声は以前から多く、数年間の時間をかけて開発を行いようやく1回路タイプのMUSES03の製品化に至った」（同社）

　MUSES03は「従来の2回路入りフラグシップ製品よりも優れたオペアンプを目指した」とし、新たに2つの技術を導入した。

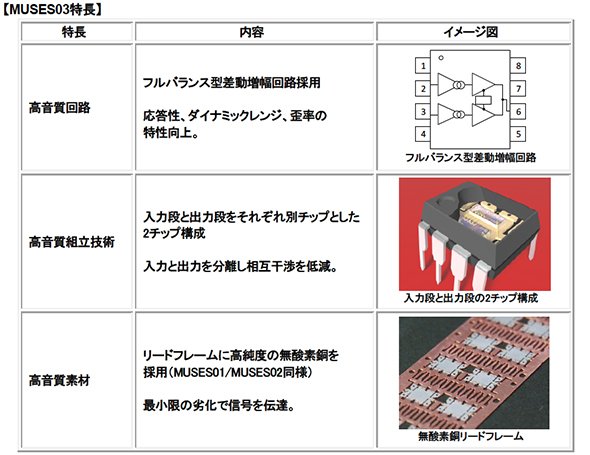

　1つは、フルバランス型差動増幅回路技術。これまで差動入力の2つのソースは、処理中段でミックスし1ソースとしてから処理を行った。これに対し、フルバランス型差動増幅回路では、最終段まで2つのソースとして別個に増幅し最後にミキサーに入れ出力するもの。この回路によりダイナミックレンジ、歪率、応答性といった特性を改善させたとする。MUSES03の全高調波歪率は、MUSES01や同02と比べ2桁改善し0.00003％（1kHz時／典型値）。スルーレート（SR）は35V/マイクロ秒（典型値）となった。
