新日本無線 NJW2311

外付け移相器いらず、SN比が80dBのFM IF検波IC

新日本無線は、1.5MHz～15MHzのIF信号を自動的にFM復調するIC「NJW2311」を発表した。新しい回路方式の採用により、従来必要だった外付け移相器を不要としている。

公開 2017年04月07日 12時00分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る

　新日本無線は2017年3月15日、1.5MHz～15MHzのIF信号を自動的にFM（Frequency Modulation）復調するIC「NJW2311」の量産を開始したと発表した。

◎おすすめホワイトペーパー

エレクトロニクス

&raquo 絶対に押さえておきたいIoTテクノロジートレンド TOP10　

&raquo ハードウェアベンダーがソフトウェアの世界で成功するための“5つの鍵”　

&raquo 半導体企業はデータ活用でもっと強くなれる!! ～戦略コンサルの論考をヒントに～　

&raquo 87％が「普及する」と回答、新たな給電方式として大注目の「USB PD」

⇒⇒「新着ホワイトペーパー」をチェックする

　従来のFM IF検波ICは、1つの信号を90度ずらして復調するクワドラチャー検波方式を用いることが多く、そのためにはコイルやコンデンサー、専用の素子で構成される外付け移相器が必要だ。コイルやコンデンサーのバラつきが大きい移相器では、同調させる周波数が移相器ごとにバラつくため、実装後に周波数の合わせ込みが必要となる。また、FM検波に必須の外付け部品が廃品種になっている現状もあるという。

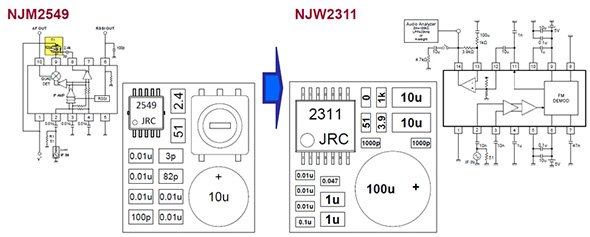

　NJW2311では、特許出願中の新たな回路方式を採用することにより、外付け部品として必要だった移相器を不要とした。IFアンプ、FM復調およびローノイズのオペアンプ機能を内蔵し、SN比が80dB、THD（全高調波歪み）0.015％を実現した。

　新日本無線で通信用RF IC担当を務める藤野裕史氏は「SN比が80dB、THD0.015％を実現した製品は競合にも存在するが、必ず外付けで移相器が必要になる。NJW2311は外付けの移相器が不要のため、部品搭載面積の削減が可能だ。これまでは電圧動作範囲が10Vからの製品も多かったが、今回4.5～5.5Vを実現している」と語る。

　NJW2311の消費電力は23mA（典型値）、パッケージにはSSOP14を採用した。サンプル価格は250円。ワイヤレスマイクやワイヤレスヘッドフォン、インターフォンなどでの活用を想定する。一方で、これらの市場はシュリンク（収縮）している傾向にあるため、藤野氏は「他のアプリケーションも模索していく」とした。
