ワコムタグキャスト InspectionPen

カメラとペンと位置情報で検査業務を効率化

ワコムとタグキャストが、カメラモジュール搭載デジタルペンと屋内位置情報システムを連動させた検査報告システムを開発した。カメラペンで撮影した画像に位置情報を付加し、タブレット上の図面に張り付けることができる。

公開 2017年04月07日 08時00分

更新 2017年12月11日 15時42分

著者

渡邊宏

[TechFactory]

印刷する連載新着通知を受け取る

　工場内の設備管理や機材整備といった状態管理は、どんな現場であっても手間のかかる作業である。一部ではタブレットを導入してのIT化が行われているものの、指摘事項の撮影や図面照会、報告書作成といった扱う範囲の広さから、紙ベースでの作業を選択するケースが多いことも事実だ。

　ワコムとタグキャストが開発したカメラモジュール搭載デジタルペンと屋内位置情報システムを連動させた検査報告システムは、検査報告業務の迅速化と正確性を高めるシステムである。本システムを導入することで、「現場で指摘事項を発見したら撮影、その後デスクに戻ってPCへ画像取り込み、PCで画像を図面に配置」といったフローを現場作業だけで完結することが可能となる。

併せて読みたいおすすめホワイトペーパー：

InspectionPen

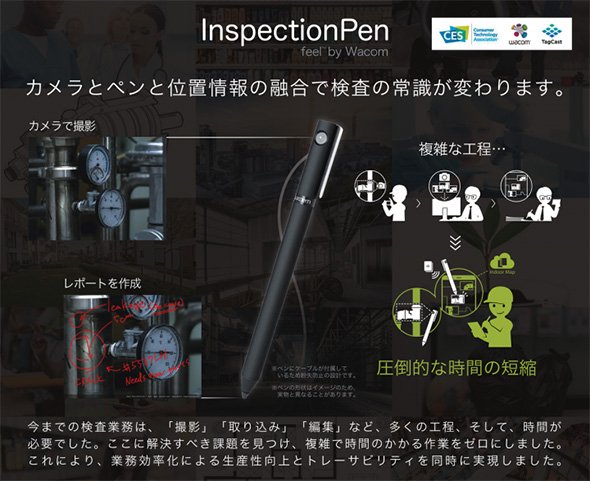

　このシステムはワコムのカメラ搭載デジタルペン「InspectionPen Feel by Wacom」とタブレット端末、タグキャストのビーコンを用いた屋内位置情報システムで構成されている。InspectionPen Feel by Wacomとタブレットは15万円（税別）、屋内位置情報システムの利用には別途、ビーコン1個あたり月額500円（同）からの利用料が必要となる。

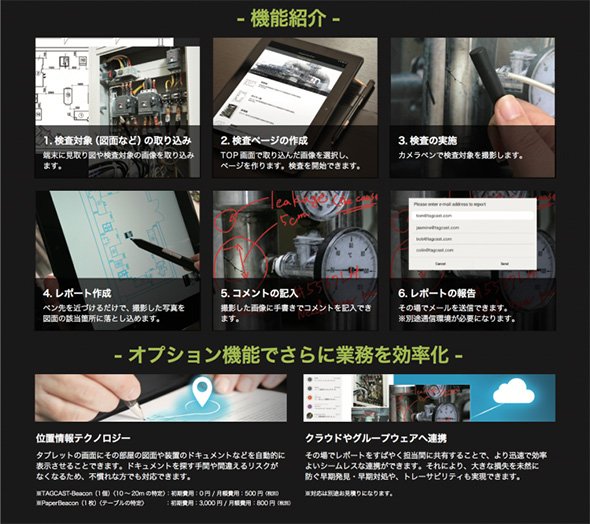

　このシステムではタブレット端末に検査対象データ（図面など）を取り込んでおき、現場ではカメラ搭載デジタルペンで検査対象を撮影。ペン先をタブレットのデータに近づけるだけで撮影画像を対象箇所に取り込め、更に特記事項があればタブレットに転送された画像へ直接書き込める。

　撮影画像には屋内位置情報システムから取得した位置情報に加えて、日時や利用者IDも記録されるため、トレーサビリティーの観点からも高い有用性を発揮する。利用される屋内位置情報システムではセンチ単位での位置関係や、建物の何階なのかといった高さ情報も取得可能である。そのため、検査場所へ近づくとタブレット画面に自動的に対象図面を表示させることもできる。
