リニアテクノロジー LTM4643

PCBの裏面に実装できる12Aの降圧レギュレーター

リニアテクノロジーは、クアッド（各3A）／トリプル（6A、3A、3A）／デュアル（6A、6Aまたは9A、3A）／シングル（12A）出力で構成可能なクアッド出力降圧レギュレーターを発表した。

公開 2016年11月15日 12時00分

更新 2018年07月26日 15時26分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

4つの出力を個別に調整可能

　リニアテクノロジーは2016年10月、クアッド（各3A）／トリプル（6A、3A、3A）／デュアル（6A、6Aまたは9A、3A）／シングル（12A）出力として構成可能なクアッド出力降圧レギュレーター「LTM4643」を発表した。プリント基板（PCB）裏面に実装できるため、PCB表面のスペースをメモリやコネクターなどの部品に活用できる。

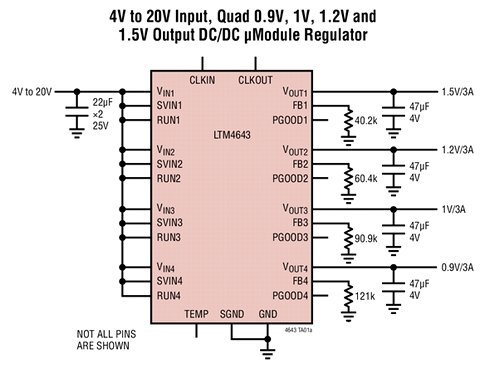

　出力電圧範囲は0.6～3.3Vで、4つの出力を個別に調整できる。各入力ピンは独立しており、入力電圧4～20Vの範囲で個々の電源レールまたは共通の電源レールから給電が可能だ。4つのチャンネルが位相を90度ずらしてスイッチングを行うため、デフォルト（1.2MHz）および外部クロックに同期させた場合（850kHz～1.5MHz）でも、入力リップルを最小限に抑えることができる。

　また、4Vを超える外部バイアス電源を用意すれば、LTM4643は低い入力電源電圧でも安定化が可能だ。出力の過電圧、過電流、過熱フォルト保護機能も備えている。
