Infineon Technologies TLx496xファミリー

消費電流1.6mA以下のホールセンサー、車載・産業・家電向けに展開

インフィニオンテクノロジーズは、消費電流1.6mA以下のホールセンサー「TLx496x」ファミリーを発表した。

公開 2016年09月05日 08時00分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る

1チップにホール素子、電圧レギュレーター、チョッパ、発振器など

　インフィニオンテクノロジーズは2016年8月、消費電流1.6mA以下のホールセンサー「TLx496x」ファミリーを発表した。ラインアップは、車載用途向けの「TLE496x」シリーズ、産業用途向けの「TLI496x」シリーズ、家庭用電化製品向けの「TLV496x」シリーズの3種をそろえた。

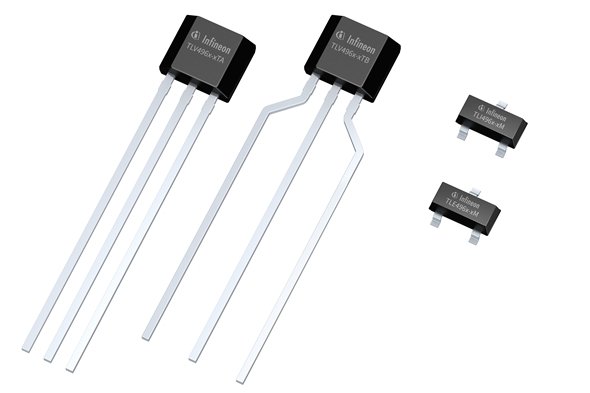

ホールセンサー「TLx496x」ファミリー

　TLx496xファミリーは、ホール素子や電圧レギュレーター、チョッパ、発振器、出力ドライバーを1チップに集積。受動部品が2～4個ほど不要になるため、回路基板に占めるスペースを削減できる。消費電流は1.6mA以下で、同等品に比べて消費電力を約50％低減した。

車載、産業、家電向けを用意

　車載用途向けのTLE496xは、動作電圧が3.0～5.5V、動作温度範囲が－40～＋170℃となる。パワーウインドー、サンルーフ、トランクロック、ワイパー、BLDCモーターなどの制御回路に活用できる。

　産業用途向けのTLI496xは、TLE496xと同等の機能を備え、半導体技術協会（JEDEC）の品質規格「JESD47」に準拠した－40～＋125℃の温度範囲で動作する。電動アシスト自転車やPC内のファン、建物の自動化におけるBLDCモーターのほか、建物のセキュリティ／防犯、白物家電の開／閉状態の検出などにも活用できる。

　家庭用電化製品向けのTLV496xは、消費電流が1.6mAで、ESD保護は最大4kVH HBM（Human Body Model）。非接触の位置検出向けに開発されたもので、動作温度範囲は－40～＋125℃となる。主な用途は、白物家電のBLDCモーター、エアコンのコンプレッサー、PCのファン、ブラインドやガーデンツールなど。出力には、過電流保護機能を備え、高温時は自動でオフできる。

　3シリーズとも既に量産を開始し、ラッチ型とスイッチ型のセンサーを用意している。
