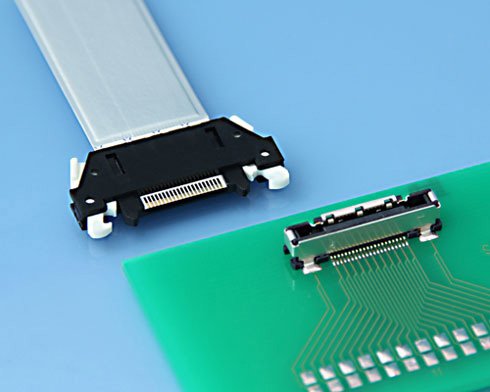

ケル TMC02E／41Eシリーズ

高速差動伝送に対応した0.5mmピッチコネクター

ケルは、0.5mmピッチFFC対応2ピースコネクター「TMC02E／41Eシリーズ」を発売する。FFCワンアクション挿入構造を採用し、FFCをコネクターに挿入するだけでケーブルアセンブリができる。

エジェクトロック方式を採用

　ケルは2016年8月、0.5mmピッチ極細同軸ケーブル用コネクター、高速差動伝送対応品「TMC01」シリーズの新製品として、FFC対応2ピースコネクター「TMC02E／41E」シリーズを発売した。グランド端子を多点で設け、伝送特性／EMI特性を向上させた。

　TMC02E／41Eシリーズは、ザインエレクトロニクスのV-by-One HSに対応している。FFCワンアクション挿入構造を採用し、FFCをコネクターに挿入するだけでケーブルアセンブリができる。FFCグランドとの接合は、シェルばね接触を採用している。

　コネクターには、片手で着脱できるエジェクトロック方式を採用。FFC側のコネクターロック部で、コネクターの半嵌合を識別できる。有効嵌合長は1.0mm、コプラナリティは0.1mm以下で、接触抵抗は100mΩ以下、耐電圧は1分間でAC200Vとなる。

　極数は21、31、41、51極を展開する予定で、サンプル価格は21極品で1セット600円。FFC対応品だが、極細同軸ケーブルにも対応するとしている。
