Linear Technology LTC5586

動作周波数範囲300MHz～6GHzのダイレクトコンバージョンI／Q復調器

リニアテクノロジーは、動作周波数範囲300MHz～6GHzのダイレクトコンバージョンI／Q復調器「LTC5586」を発売した。

公開 2016年08月17日 15時00分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

イメージ除去比70dBc

　リニアテクノロジーは2016年7月、動作周波数範囲300MHz～6GHzのダイレクトコンバージョンI／Q復調器「LTC5586」を発売した。真のゼロIF設計により、広帯域RF信号をベースバンドDCや低IF結合に直接復調できる。LTC5586は、広帯域のRF入力ポートを搭載。1つのネットワークを用いるだけで、RF入力ポートを500M～6GHzで50Ωに整合でき、全LTE帯域と4.5G、5Gの帯域（3.6GHz、5GHz）をカバーする。コンデンサーを追加すれば、300M～500MHzで動作することも可能だ。

　－1dBの平たん性帯域幅は1GHz以上で、メージ除去比は70dBc（3.5GHz）。80dBmの高いOIP2と60dBcの側波帯抑制により、レシーバー性能を改善できる。フロントエンドには、RFスイッチと減衰器を内蔵。減衰器の利得制御範囲は31dBで、制御ステップは1dB。I／Q出力は、100Ωの差動インピーダンスを用いて外部で終端することで、1対の段間フィルターと外部A-Dコンバーターを直接ドライブできる。

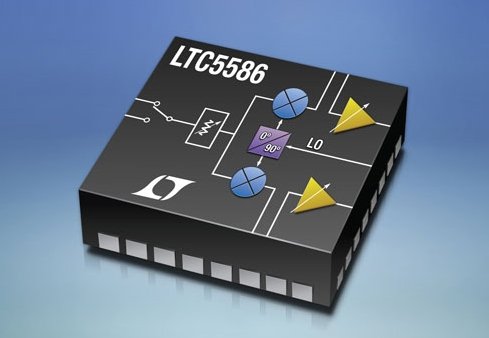

超広帯域6GHzダイレクトコンバージョンI／Q復調器「LTC5586」

　また、内蔵のSPIを介して補正を行う調整機能を搭載した。I／Qの振幅と位相バランスが調整できるため、補正が簡単となり、ユーザーは60dBc以上のイメージ除去性能を得ることができる。他に、IIP2、IIP3、HD2（2次高調波歪み）、HD3の性能も最適化でき、レシーバー全体の直線性が改善されるという。

　動作温度範囲は－40～105℃で、5×5mmのプラスチックQFNパッケージで提供される。1000個購入時の参考単価は、7.79米ドルからとなる。
