Texas Instruments LM5165／LM5165-Q1

静止時電流10.5μAの産業／車載用DC-DC同期整流降圧型コンバーター

日本テキサス・インスツルメンツは、最大入力電圧65V、出力電流150mAのDC-DC同期整流降圧型コンバーターを発表した。

公開 2016年05月27日 10時01分

更新 2018年07月13日 18時30分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　日本テキサス・インスツルメンツは2016年5月、最大入力電圧65V、出力電流150mAのDC-DC同期整流降圧型コンバーターを発表した。ライアップは、産業用グレードの「LM5165」と車載グレードの「LM5165-Q1」で、いずれも静止時電流（Iq）は10.5μAとなる。

併せて読みたいお薦めホワイトペーパー：

　動作電圧範囲は3～65Vで、パルス周波数変調（PFM）制御モードとコンスタントオンタイム（COT）制御モードを搭載している。1～10mAの軽負荷電流時の変換効率は90％と高く、常時通電のアプリケーションにおいて、電池動作時間を延長できるという。プログラマブルの電流制限機能により、インダクターのサイズも縮小できる。接合部温度は最大150℃で、従来品より高い周囲温度で動作する。

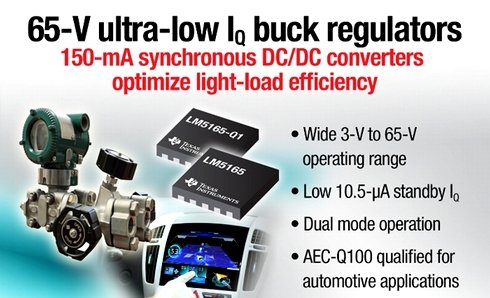

DC-DC同期整流降圧型コンバーター「LM5165」「LM5165-Q1」

BOMを削減

　また、100％のデューティサイクルにより、LDOオペレーションが可能。ハイサイド（高圧側）制御にPチャネルMOSFETを採用したことで、ブートストラップダイオードとコンデンサーを不要にした。オプションで固定出力電圧3.3Vと5Vを提供するため、外付けの帰還抵抗による分圧回路を不要とし、原材料費を低減できる。

　両製品とも、3×3mmの10ピンVSONパッケージで提供され、1000個購入時の参考単価はLM5165が1.35米ドル、LM5165-Q1が1.58米ドルとなっている。
