ミツミ電機 MM1897

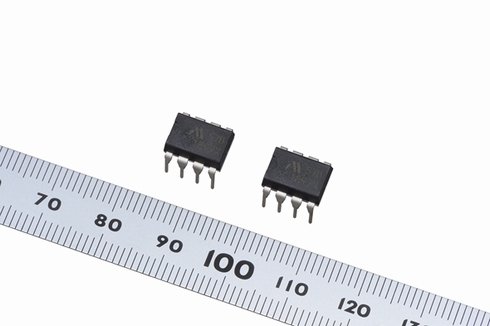

ラッチアップ解除機能を内蔵したLDOレギュレーターIC

ミツミ電機は、自動復帰のシーケンスを有するラッチアップ解除機能を内蔵した、LDOレギュレーターIC「MM1897」を発表した。

　ミツミ電機は2016年3月、自動復帰のシーケンスを有するラッチアップ解除機能を内蔵した、LDOレギュレーターIC「MM1897」を発表した。

ラッチアップ解除機能内蔵

　MM1897は、ラッチアップ検知後に電源を遮断し、ラッチアップを解除して自動復帰するシーケンスを有するラッチアップ解除機能を内蔵している。ラッチアップ現象は一般的に、いったん電源を切らないと解除できないが、同機能によりラッチアップによるマイコン（MCU）の破壊防止に貢献するという。

　また、バイポーラプロセスとノイズ対策素子を採用。同IC自体がラッチアップや静電破壊を起こしにくく、IEC61000-4-2に準拠した静電ノイズ／電解ノイズ／磁界ノイズ試験で、従来品より優れたノイズ耐量を可能にした。

　動作電圧は最大14Vで、動作温度範囲は－30～85℃。異常電流検出電流は100mA、異常電流検出遅延時間は標準1.0ミリ秒で、それぞれ外付け抵抗RLATCHと外付け容量CDで設定できる。量産は2016年6月に開始し、サンプル価格は300円となっている。
