ルネサス エレクトロニクス RAJ280002

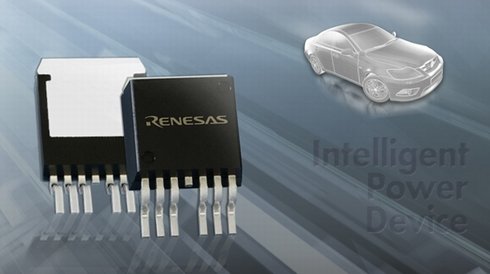

車載リレー置き換え用低オン抵抗インテリジェントパワーデバイス6種

ルネサス エレクトロニクスは、車載リレー置き換え用の低オン抵抗インテリジェントパワーデバイス（IPD）6種を製品化した。

　ルネサス エレクトロニクスは2016年3月、車載リレー置き換え用の低オン抵抗インテリジェントパワーデバイス（IPD）6種を製品化したと発表した。車載制御ユニット（ECU）内に流れる電気のオン／オフを担うメカニカルリレーからの置き換えが可能で、「RAJ280002」などの名称でサンプル出荷を開始した。

　IPDは、スイッチング素子のパワーMOSFETのほか、各種保護機能と自己診断出力機能を可能にする制御回路を1つのパッケージに内蔵したパワー半導体。新製品は、同社の低損失技術とセルサイズ2μmの新プロセスを採用し、オン抵抗1.6mΩ（25℃におけるTyp値）を可能にした。低オン抵抗により損失を低減することで、大電流アプリケーションの用途にも対応できる。新製品のみでメカニカルリレーの置き換えができるため、実装面積を低減し、ECUの小型／軽量化に貢献するという。

　また、電源電圧3.2Vという低電圧動作を可能にし、クランキングに対応。アイドリングストップ時など、クランキング動作が懸念されるアプリケーションにも活用できる。

アクティブクランプ耐量を1700mJに改善

　RAJ280002では、アクティブクランプ耐量（EAS）を従来品の260mJから1700mJに改善したとする。優れた破壊耐量により、従来のライティング制御などの小／中電流アプリケーションのほか、モータやヒーター用途などのECUも半導体化を推進できる。

　RAJ280002のサンプル価格は400円（税別）。量産は、2017年1月に開始予定だ。
