SIIセミコンダクタ S-19190

1セル単位での保護が可能な車載用EDLC保護IC、多段積みであらゆるセル数に対応

エスアイアイ・セミコンダクタ（SIIセミコン）は、電気二重層コンデンサーのセルバランス制御と過充電保護を行うための車載用EDLC保護IC「S-19190」シリーズを発表した。

公開 2016年03月15日 15時00分

[EDN Japan]

印刷する連載新着通知を受け取る

　エスアイアイ・セミコンダクタ（以下、SIIセミコン）は2016年2月、電気二重層コンデンサー（EDLC）のセルバランス制御と過充電保護を行うための車載用EDLC保護IC「S-19190」シリーズを発表した。

　自動車の電動化に伴い、EVやFCVなど次世代自動車でEDLCの使用が増えている。ほとんどの機器ではEDLCを複数個直列接続して高電圧化するが、各セルの電圧が均一になっていないと劣化の原因となるため、各セルのセルバランス（複数のセルの電圧を同じ電圧に保つこと）を制御することが必要になる。

　同シリーズは、EDLCを効率よく安全に使えるようにするため開発したという。

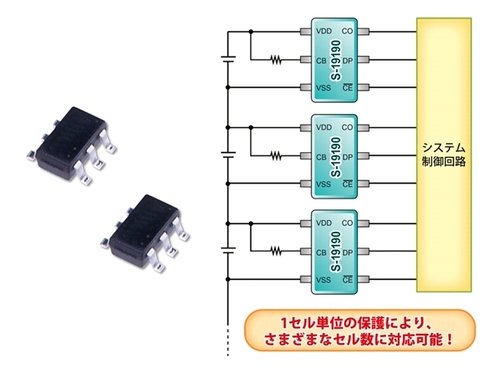

車載用EDLC保護IC「S-19190」シリーズのイメージ

併せて読みたいお薦めホワイトペーパー：

PPAPに対応可能

　従来の保護ICは、制御可能なセル数があらかじめ決まっており、それより少ない、あるいは多いセル数では対応しにくい場合があった。同シリーズは、「業界で初めて」（同社）1セル単位での保護が可能になった。多段積みで使用することで、あらゆるセル数に対応できるため、さまざまなアプリケーションで最適な回路構成を提供するとした。

　また、三温度テスト（低温、常温、高温）を実施しており、動作温度範囲は－40℃～＋105℃。回生ブレーキなどの高温／過酷な環境で使用を求められるアプリケーションにも搭載できる。「PPAP（生産部品承認プロセス）」に対応可能で、車載電子部品評議会の信頼性／品質評価試験「AEC-Q100」にも対応予定だという。

　パッケージはSOT-23-6（2.8×2.9×1.3mm）を採用。2016年3月から受注を開始している。
