日立産機システム
薄型設計で省スペース化を実現したメガソーラー向け多巻線変圧器
日立産機システムは、メガソーラー向けにパワーコンディショナーを3台接続可能とすることで、20％以上の省スペース化を実現した多巻線変圧器を開発。2017年6月1日から販売を開始する。
日立産機システムは2017年5月15日、メガソーラー向けにパワーコンディショナー（以下、PCS）を3台接続可能とすることで、20％以上の省スペース化を実現した多巻線変圧器を開発し、同年6月1日から販売を開始すると発表した。

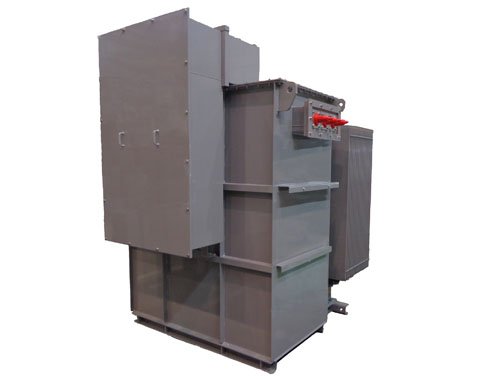

多巻線変圧器の外観（出典：日立産機システム）
系統側設備設置台数を3台から1台に集約
通常、PCSを3台使用した太陽光発電システムでは、変圧器、系統側設備がそれぞれ3台必要となる。これに対し、日立産機システムは敷地の有効活用、工期短縮ニーズに対応するため、PCSを3台接続可能な多巻線変圧器を開発した。

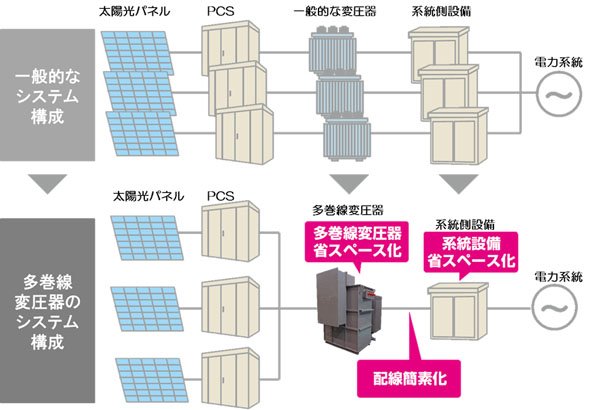

一般的なシステム構成と多巻線変圧器のシステム構成の比較（PCS 3台の例）（出典：日立産機システム）
系統側設備設置台数を3台から1台に集約することで、効率的な設置が可能となり、導入費用の低減と工期短縮に貢献。加えて、変圧器設置スペースも3台設置と比較（※）して20％以上の省スペース化を実現し、同時に約30％の軽量化を果たしている。
※多巻線変圧器（2000kVA）と同社変圧器（670kVA）3台との比較。

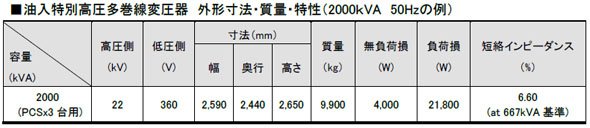

外形寸法、質量、特性は以下の通りである。
