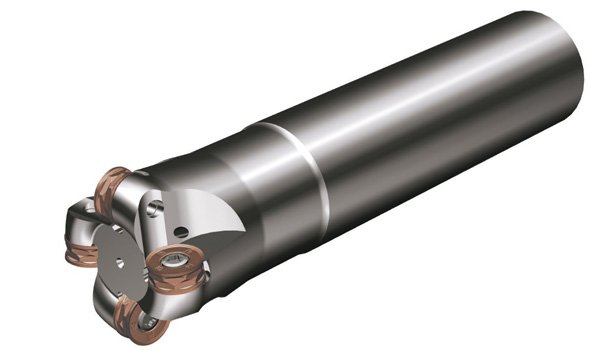

三菱日立ツールアルファラジアスミルRD16B形

難削材加工に対応した多コーナー仕様の刃先交換式ラジアスミルを発売

三菱日立ツールは、難削材加工に対応した多コーナー仕様の刃先交換式ラジアスミル「アルファラジアスミルRD16B形」を発売した。

公開 2017年05月01日 09時00分

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　三菱日立ツールは2017年3月、難削材加工に対応した多コーナー仕様の刃先交換式ラジアスミル「アルファラジアスミルRD16B形」を発売した。ホルダはφ32～100の14種、インサートは6種をそろえた。価格は、φ40～100のボアタイプホルダが5万3700～12万2000円、φ32～40のシャンクタイプホルダが3万5900～5万6400円、インサートが1700～3000円となる。

　同製品は、両面仕様のインサートながら逃げ面をポジ形状に成形したことで、低切削抵抗化と傾斜切削を可能にした。独自のインサート拘束形状によって確実な回動防止を可能とし、インサート交換時の操作性が向上した。

　また、最大16コーナーが使用可能。コーティング材種はJP4120／JM4160／GX2160を適用し、難削材加工時の長寿命化を図った。

　部品加工の市場では近年、加工材料の難削化に伴い、円形インサートを用いたラジアスカッターが多用されている。逃げ面が逃げ角0度のネガティブ形状である従来の両面仕様の円形インサートは、切削抵抗が高く、加工形態に制約があるなどの課題があった。
