消費電力80％削減、水銀ランプを代替するLED照明

水銀ランプやメタルハライドランプのように、高天井に設置して使う照明をLEDに置き換える動きが盛んだ。OPTILED LIGHTINGは、最大163ルーメン/ワットのLED照明を投入。さまざまな設置方法に向く製品をそろえた。

公開 2016年12月08日 12時00分

著者

提供：スマートジャパン編集部

[TechFactory]

印刷する連載新着通知を受け取る

「REALPOWER ソレイユ」の外観　投光器として用いる金具と組み合わせた場合を示した　出典：OPTILED LIGHTING

　工場や倉庫、大型商業施設などの高所に取り付けて使う大光量の照明。これまで使われてきた水銀ランプやメタルハライドランプなどのHID照明を、LED照明に置き換える条件が整ってきた。

　照明の能力では、明るさを維持しながら、消費電力の低さをうたうLED照明が圧倒する。寿命も長い。水銀に関する水俣条約によって、2020年以降の高圧水銀ランプの製造・輸出入が規制されることから、LED照明への追い風が吹いている形だ。

　OPTILED LIGHTINGは、水銀ランプやメタルハライドランプと同等に利用できるLED照明「REALPOWER ソレイユ」の販売を2016年12月1日に開始する（図1）。同社の従来品と比較して最大1.3倍明るい。

併せて読みたいお勧めホワイトペーパー：

高効率や広い利用環境をうたう

　REALPOWER ソレイユは明るさや取り付け方法、表面カバーによって、30種類の製品に分かれる。最大の特徴は効率の高さ（電気料金の低さ）だ。

　最も効率が高いのは、水銀ランプ400W相当（メタルハライドランプ250～300W相当）の「OPH-CR26H」。1ワット（W）当たりの光束が163ルーメン（lm）と多い^＊1）。

　「163lm/Wという発光効率を実現するために、3つの改善を加えた。第一により効率の高いLED素子（チップ）を採用した。第二の工夫は分流。LED素子に流す電流を減らすほど、素子の温度が下がり、効率が高くなる。そこでLED素子を分流（並列化）した。ただし、あまりにも分流すると素子の個数が増えすぎてしまい、経済性が落ちる。第3に（図1にもあるように）放熱フィンの形状を工夫したことだ。LED素子の温度を低く保つことができる」（OPTILED LIGHTING）。

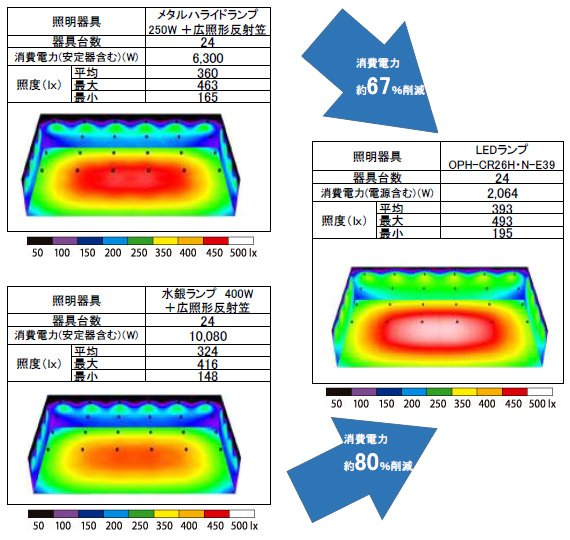

　図2左下に示した水銀ランプと比較すると、平均照度を高めつつ、消費電力を約80％削減できるという。メタルハライドランプと比較しても約67％の削減になる^＊2）。図2の右側にあるREALPWOER ソレイユでは、明るいことを示す白や赤の面積が広いことも分かる。

＊1）今回の製品のうち、最も効率が低い製品は147lm/W。なお、水銀ランプを代替するLED照明のうち、業界で最も効率が高い製品は、170.2lm/W（1万6000lm、94W）。
＊2）幅30m、奥行き20m、高さ7mの室内において、天井に取り付けた場合のシミュレーション結果。天井の反射率は50％（壁30％、床10％）。取り付け台数はいずれも24台。

照度シミュレーションの結果　出典：OPTILED LIGHTING

　30種類の全製品に共通なのは、寿命が6万時間と長いことだ。これは水銀ランプやメタルハライドランプの5倍に相当する。使用温度範囲も共通だ（－30～60℃）。アイスクリームの保管に向くF1級の冷凍倉庫から、夏季の日差しで加熱した天井近くまで設置できる。

　色温度と平均演色評価数（Ra）は、製品と組み合わせる円形の表面カバーの種類によって異なる。素通しのクリアカバーでは、5300K（昼白色）、Ra74。まぶしさを抑えるフロストカバーでは、5000K（昼白色）、Ra72。クリアカバーの方が発光効率は10ポイント以上高い。

　高天井向けの照明では、家庭用やオフィス用とは異なる取り付け手法を用いる。

　REALPOWER ソレイユには、屋内専用品と屋外でも利用できる製品がある。屋内専用品は、E39口金に差し込むか、つり下げて使う（図3）。E39口金タイプは、水銀ランプで使っていた放物面状の「反射かさ」をそのまま利用できる点で、従来製品よりも優れているとした。

　屋外では直付タイプか投光器タイプを用いる。屋外向けの保護等級は、ランプ部分がIP65^＊3）。

＊3） IPとはIEC 60529で定められた保護等級。65とは外来固形物浸入に対する保護等級が6級（粉塵が中に入らない）であり、水の浸入に対する保護等級が5級（あらゆる方向からの噴流水による有害な影響がない）という意味。

　屋内天井高を目安に考えると、5m（水銀ランプ250W相当）に向く製品と、7m（同400W、図4）、10m（同700W）、15m（同1000W）の4種類に分かれる。取り付けタイプと天井高の組み合わせごとに、2種類のカバー（クリアカバーとフロストカバー）を選択可能だ。ただし、15m向けの製品には口金タイプがない。
