多機能デジタル時計に最適なLCDドライバ搭載のフラッシュメモリ内蔵マイコン

セイコーエプソンは、低消費電力の16ビットフラッシュメモリ内蔵マイコン「S1C17W」シリーズの新製品「S1C17W34」「S1C17W35」「S1C17W36」を開発した。

公開 2016年05月18日 10時00分

更新 2016年07月20日 12時53分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る Googleで優先するソースとして追加

　セイコーエプソンは2016年4月、低消費電力の16ビットフラッシュメモリ内蔵マイコン「S1C17W」シリーズの新製品「S1C17W34」「S1C17W35」「S1C17W36」を開発したと発表した。多機能デジタル時計向けで、同年10月に量産出荷を開始する。

384KBのフラッシュメモリ

　新製品では、同シリーズ最大となる384Kバイト（KB）のフラッシュメモリ「S1C17W36」と、液晶パネルを直接駆動できる最大2048ドット表示のLCDドライバを1チップに搭載している。また、3つの時刻エリアに対応するリアルタイムクロックを内蔵し、時差のある3つの国や地域の時刻を瞬時に表示できるという。

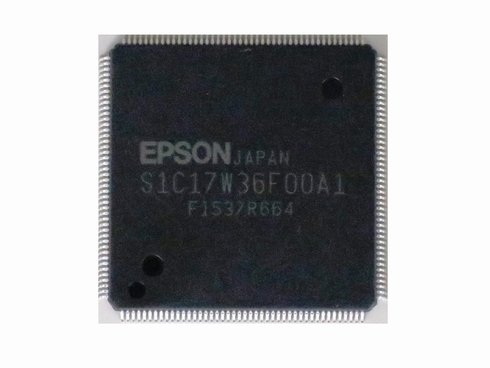

16ビットフラッシュマイコン「S1C17W36」

　動作保証電圧範囲は1.2～3.6Vで、消費電流はHALTモードで0.6μA、スリープモードで0.15μA（標準値）。4、2、1MHz／700、500、384、250KHzに切り替え可能な発振回路を内蔵し、外部の電源監視ICを必要としない電源電圧検出回路を搭載している。

　同製品らは、QFP21-176ピンパッケージかベアチップで提供される。S1C17W36のQFP21-176ピンパッケージのサンプル価格は1200円（税別）。フラッシュメモリの容量は、S1C17W34が128KB、S1C17W35が256KB、S1C17W36が384KB。3機種は互換性があるため、特別な設定なしに入れ替えができるとした。
