ADAS向け車載カメラなどに最適な“折り曲げて組み込み可能”なコネクターレス基板

エルナーは、車載製品向けに折り曲げて組み込み可能なコネクターレス基板「Flexlayer-Hybrid」を開発。既に試作品の生産、評価サンプルの提供ができる状態にあり、2017年度以降の量産に向けて受注を開始するという。

公開 2016年03月17日 12時00分

更新 2017年12月20日 19時09分

著者

八木沢篤

[TechFactory]

印刷する連載新着通知を受け取る

　エルナーは2016年3月15日、車載製品向けに折り曲げて組み込み可能なコネクターレス基板「Flexlayer-Hybrid」を開発したと発表した。既に、試作品の生産、評価サンプルの提供が可能な状態にあり、2017年度以降の量産に向けて受注を開始するという。

　Flexlayer-Hybridは、同社先行開発品である「Flexlayer」を車載製品に要求される温度／振動に対し、新工法で強化した製品である。

併せて読みたいお薦めホワイトペーパー：

　同製品はリジッド基材をコアとし、同社独自の製造方法（特許出願中）によりフレキシブル材料で多層化を実現。リジッド基材による厚みや強度、フレキシブル材料による薄さと曲がる機能を兼ね備えたハイブリッド構造を持つ。

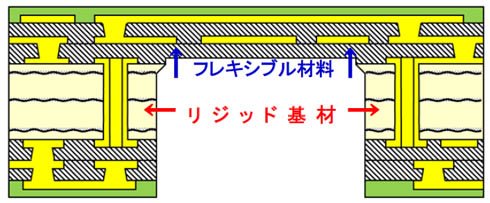

6層ビルドアップTYPE（2-2-2）出典：エルナー

　Flexlayer-Hybridのメインターゲットは、車載市場で取り組みが本格化している「ADAS（先進運転支援システム）」分野である。特に、車載カメラやCMOSセンサーへの採用が期待できる他、成長著しいウェアラブル端末やデジタルカメラなどにも使用可能だとする。

折り曲げて組み込めるコネクターレス基板「Flexlayer-Hybrid」の特長

　ベースとなった先行開発品のFlexlayerは、両面フレキシブル配線板に層間接着材を介して導体をビルドアップし多層化した製品である。部品実装後に折り曲げて電子機器の内部に3次元的に組み込むことで省スペース化が図れ、コネクターレスで基板同士の接続を可能とし、接続不具合対策にも寄与できることから、デジタルカメラやハンディーカムコーダなどの民生機器向けに開発された。

　これに対してFlexlayer-Hybridは、フレキシブル材をコアとしその両面にリジッド基材を使用して一体化した従来型プリント配線板である「フレックスリジッド配線板」の代替が可能な製品として位置付けられている。

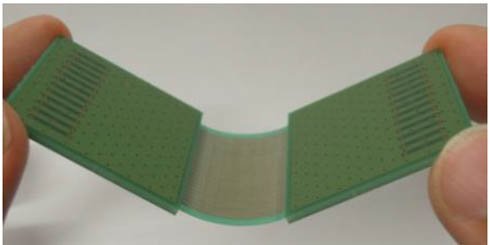

Flexlayer-Hybridの屈曲状態出典：エルナー

　屈曲部への表層配線が行えることで設計が容易になったり、低弾性のフレキシブル材料がはんだへのストレスを緩和することで「はんだクラック」を抑制したりするなど、従来のフレックスリジッド配線板にはない特長を備える。さらに、リジッド基材部の厚みを変えることで板厚要求に柔軟に対応できるため、Flexlayerではカバーし切れなかった機器への搭載が可能になったという。

　なお、同社は今後さらなる市場拡大が期待される車載市場、インフラ市場に重点を置き、顧客開拓ならびに新製品開発を推進していく方針だとする。
