最大4つの信号を同時解析、リアルタイムオシロスコープ用クロストーク解析アプリ

キーサイト・テクノロジーは、リアルタイムオシロスコープ用のクロストーク解析アプリケーション「N8833A」「N8833B」を発表。クロストークを検出して定量化する他、どのアグレッサがクロストークの主要因かなどを特定できる。

公開 2016年02月26日 11時49分

更新 2016年07月20日 13時06分

著者

提供：EDN Japan編集部

[TechFactory]

印刷する連載新着通知を受け取る

　キーサイト・テクノロジーは2016年2月、リアルタイムオシロスコープ用のクロストーク解析アプリケーション「N8833A」「N8833B」を発売した。クロストークを検出して定量化するほか、どのアグレッサがクロストークの主要因かを特定できるという。

最大4つの信号を同時解析

　N8833A／N8833Bは、追加のシミュレーション入力とファイルを使用せず、最大4つの信号（アグレッサ／ビクティム）を同時に解析できる。ビクティム波形からクロストークを除去した場合の波形をエミュレーションし、元の波形と比較して改善効果を確認することも可能。リアルタイムアイダイアグラム、ジッター解析など、他のオシロスコープ解析ツールを併用すれば、クロストーク改善効果を直接定量化できる。

　さらに、クロストークを除去するように基板デザインを改良した場合には、どの程度の信号品質改善やマージンが得られるのかを観測できる。必要な電気仕様を満たさない信号の場合には、クロストークを除去した際に仕様を満たすかを確認することも可能である。これらの情報は、基板設計のデザイン方針の決定に役立つとする。

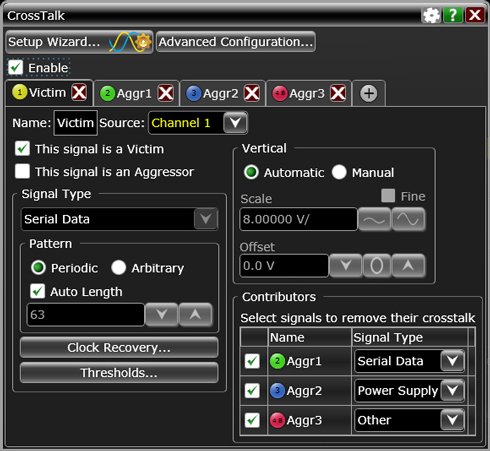

クロストーク解析アプリケーションのGUI（Graphical User Interface）

　N8833A／N8833Bは、伝送ライン間の近端クロストーク（NEXT）／遠端クロストーク（FEXT）に加え、電源起因の誘起ジッター（PSIJ）やノイズ、同時スイッチングなどのクロストーク解析にも対応している。クロストーク除去後のエミュレーション波形には、E2688A SDAアイダイアグラム解析、N5400A EZJIT Plusジッター解析ソフトウェア、N5465A InfiniiSimディエンベディングツール、N5461Aシリアルデータイコライゼーションソフトウェアなどのオシロスコープツールを使用できる。

　予定価格は、固定ライセンスが98万2800円、フローティングライセンスが147万4200円（いずれも税別）。ダウンロードは2016年3月16日からで、ソフトウェアバージョン 5.60以降のInfiniiumオシロスコープ全シリーズに対応している。
